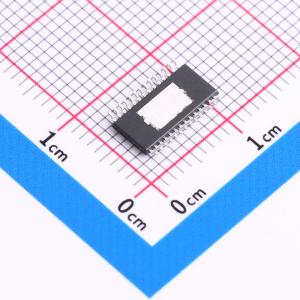

温馨提醒：图片仅供参考，商品以实物为准

LT3795HFE#PBF

具扩频频率调制功能的 110V LED 控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款DC/DC控制器，用于调节恒定电流或恒定电压，适合驱动LED。它从内部稳压的7.7V电源驱动一个低端外部N沟道功率MOSFET。固定频率和电流模式架构可在很宽的电源和输出电压范围内实现稳定运行。可激活扩频频率调制（SSFM）以改善电磁兼容性（EMC）性能
品牌名称: ADI(亚德诺)
商品型号: LT3795HFE#PBF
商品编号: C580145
商品封装: TSSOP-28-EP
包装方式: 管装
商品毛重: 0.3792克(g)

商品参数

商品概述

3000:1真彩色PWM调光宽输入电压范围：4.5V至110V 输入和输出电流报告 PMOS开关驱动器用于PWM和输出断开内部扩频频率调制 ±2%恒压调节 ±3%恒流调节：0V ≤ ∀₀ ∪ ⊤ ≤ 110V 可编程输入电流限制 CTRL输入线性调整LED电流可调频率：100kHz至1MHz 可编程开路LED保护，带OPENLED标志短路保护及SHORTLED标志带有迟滞的可编程欠压锁定带有可编程故障重启定时器的软启动 C/10检测用于电池充电采用28引脚TSSOP封装符合AEC-Q100汽车应用标准

应用领域

高功率LED
高电压LED
电池充电器
精确电流限制电压调节器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	LED驱动
	类型	DC-DC
	工作电压(DC)	4.5V~110V
	开关频率	85kHz~480kHz
	通道数	1
	调光	模拟；PWM

	属性	参数值
	特性	过压保护(OVP)；过温保护(OTP)；短路保护(SCP)
	拓扑结构	升压
	工作温度	-40℃~+150℃
	开关管(内置/外置)	外置
	恒流精度	3%
