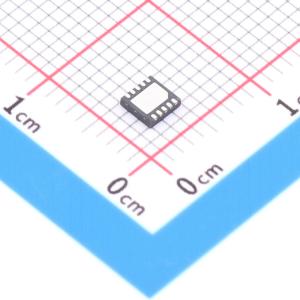

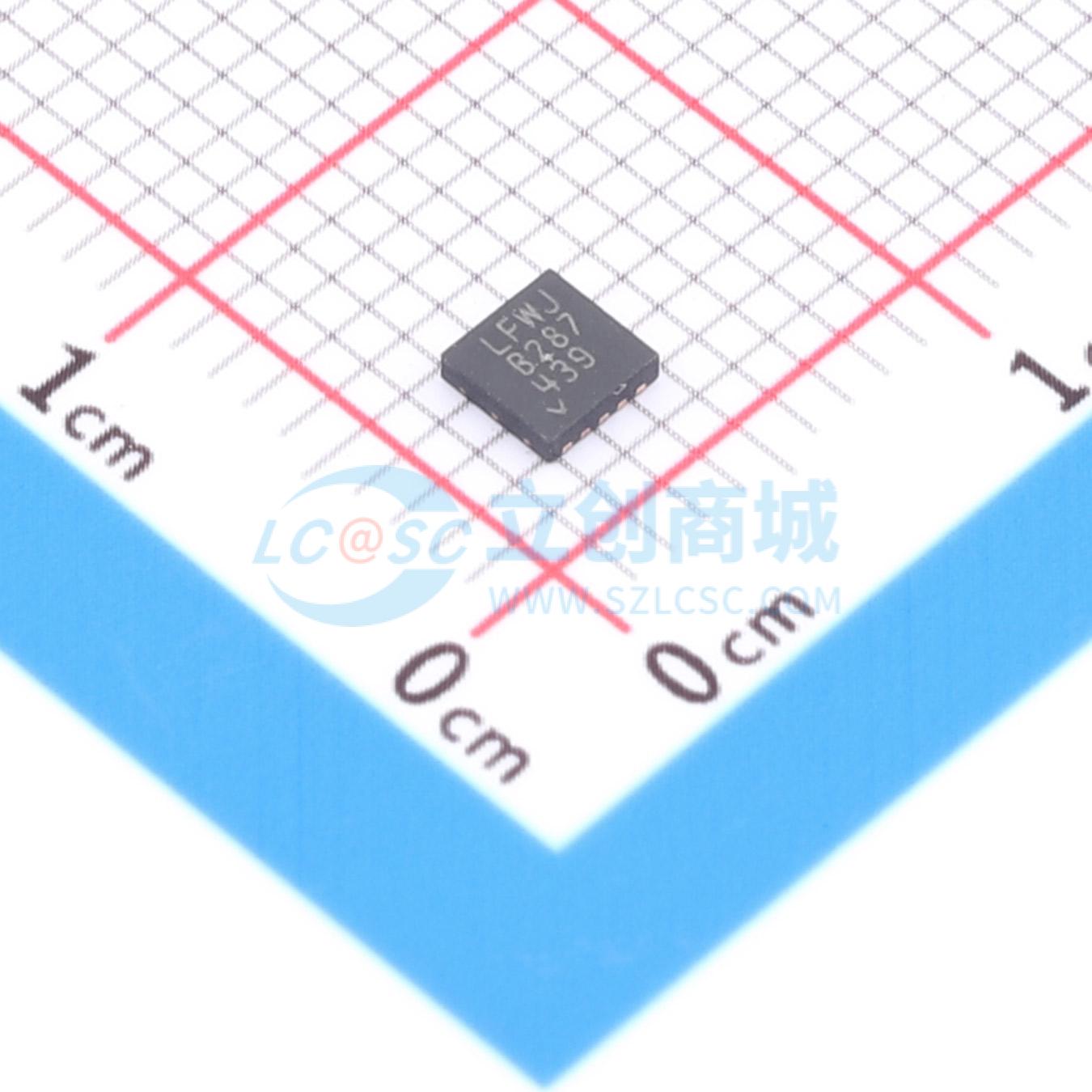

温馨提醒：图片仅供参考，商品以实物为准

LT3990EDD#PBF

具 2.5uA 静态电流和集成二极管的 62V、350mA 降压型稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 具 2.5μA 静态电流和集成二极管的 62V、350mA 降压型稳压器
品牌名称: ADI(亚德诺)
商品型号: LT3990EDD#PBF
商品编号: C580166
商品封装: DFN-10-EP(3x3)
包装方式: 管装
商品毛重: 0.229512克(g)

商品参数

商品概述

LT3990是一款可调频率的单片降压开关稳压器，可接受高达62V的宽输入电压范围，且仅消耗2.5µA的静态电流。芯片上集成了一个高效开关，以及续流二极管、升压二极管和必要的振荡器、控制与逻辑电路。低纹波突发模式操作可在低输出电流时保持高效率，同时在典型应用中使输出纹波低于5mV。采用电流模式拓扑，以实现快速瞬态响应和良好的环路稳定性。续流二极管电流限制功能可防止输出短路和过压情况。具备精确的可编程欠压锁定特性，关机电流低至0.7µA。当VOUT达到编程输出电压的90%时，电源良好标志发出信号。LT3990提供小型、散热增强型的16引脚MSOP和3mmx3mm DFN封装。

商品特性

低纹波突发模式操作
输入电压12V、输出电压3.3V时，静态电流I₀为2.5µA
输出纹波<5mVₚ₋ₚ
宽输入电压范围：4.2V至62V
可调节的工作开关频率：200kHz至2.2MHz
集成升压和续流二极管
350mA输出电流
固定输出电压：3.3V、5V
输入电压12V时，静态电流I₀为2µA
精确的可编程欠压锁定
FMEA容错（MSOP封装）
相邻引脚短路或引脚浮空时，输出保持在或低于稳压电压
低关机电流：I₀ = 0.7µA
内部检测限制续流二极管电流
电源良好标志
小型、散热增强型16引脚MSOP和（3mmx3mm）DFN封装

应用领域

汽车电池稳压
便携式产品供电
工业电源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.2V~62V
	输出电压	-
	输出电流	350mA
	开关频率	200kHz~2.2MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	2.5uA
	开关管(内置/外置)	内置
	输出类型	可调
