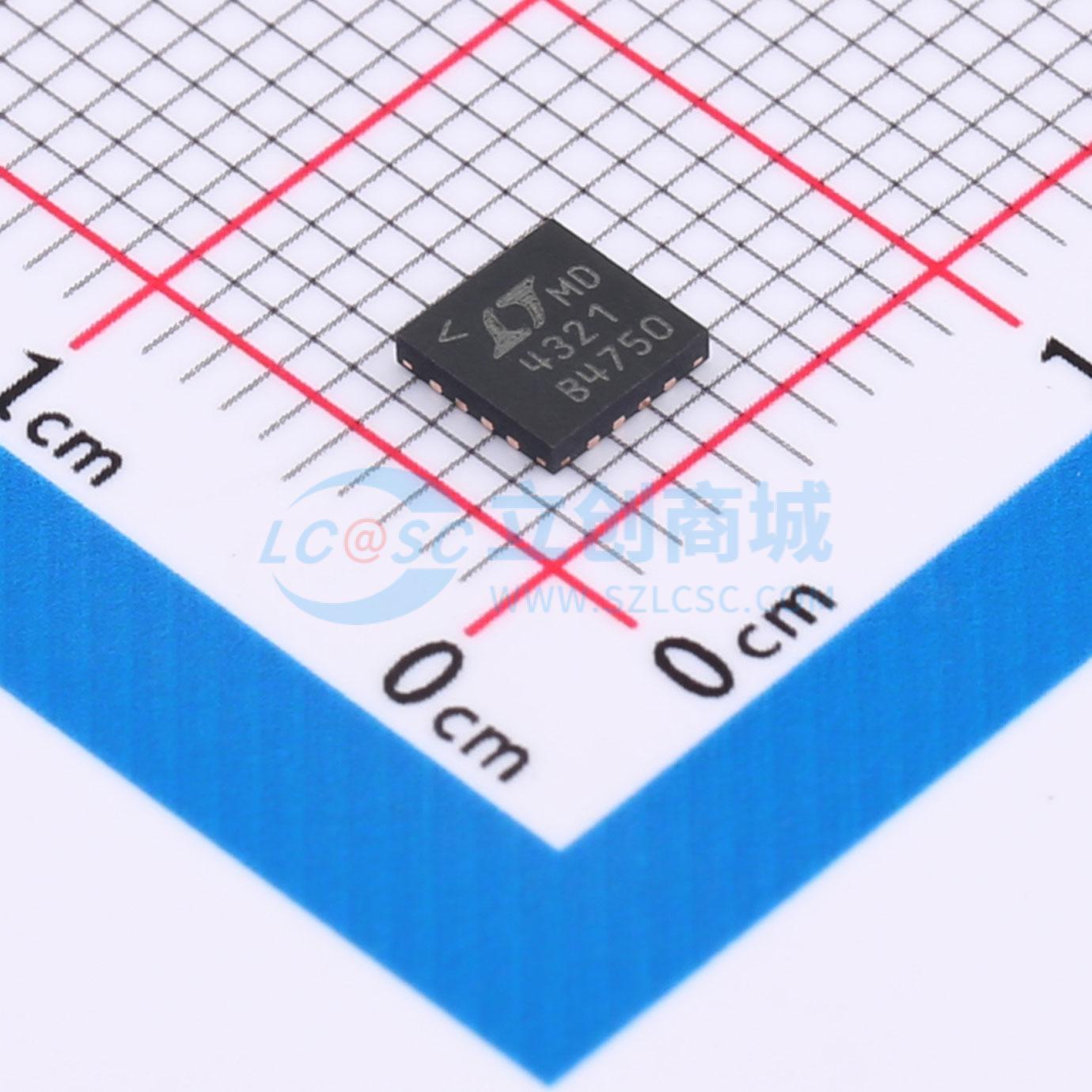

温馨提醒：图片仅供参考，商品以实物为准
LT4321IUF#PBF
PoE 理想二极管桥控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- LT4321是一款双理想二极管电桥控制器，可使以太网供电（PoE）受电设备（PD）通过RJ - 45数据对、备用线对或两者同时接收任意极性的电压供电。LT4321与八个N沟道MOSFET可替代无源PoE整流桥中的八个二极管。LT4321简化了热设计并提高了供电功率
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LT4321IUF#PBF
- 商品编号
- C580182
- 商品封装
- QFN-16-EP(4x4)
- 包装方式
- 管装
- 商品毛重
- 0.06克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 理想二极管 | |
| 通道数 | 2 | |
| 输入控制逻辑 | 高电平有效；低电平有效 |
| 属性 | 参数值 | |
|---|---|---|
| 最大连续电流 | - | |
| 工作电压 | 20V~80V | |
| 导通电阻 | - | |
| 工作温度 | -40℃~+85℃ |
商品概述
LT4321是一款双理想二极管电桥控制器，可使以太网供电 (PoE) 受电设备 (PD) 从RJ - 45数据对、备用线对或两者中以任一电压极性接收电力。LT4321和八个N沟道MOSFET可替代无源PoE整流桥中的八个二极管。LT4321简化了热设计并提高了供电功率。 内部电荷泵可实现全NMOS电桥，从而省去了更大且更昂贵的PMOS开关。LT4321适用于2线对和4线对应用。高阻抗输入检测引脚可防止未使用线对上出现反向电流。如果电源发生故障或短路，快速关断功能可将反向电流瞬变降至最低。与分立理想电桥解决方案不同，LT4321可在瞬变期间正常工作，而不会使未供电线对上的MOSFET导通。
商品特性
- 减少发热，消除热设计问题
- 最大化电源效率
- 静态工作电流小于800µA
- 与IEEE 802.3检测和分类完全兼容
- 与受电设备 (PD) 控制器配合使用时符合IEEE 802.3标准
- 适用于2线对和4线对PoE应用
- 与PoE、PoE+和LTPoE++兼容
- 绝对最大电压为100V
- H级版本可在高达125℃的温度下工作
- 16引脚4mm × 4mm QFN封装
应用领域
- PoE/PoE+/LTPoE++受电设备
- 电信电源的直流极性校正和理想二极管“或”功能
