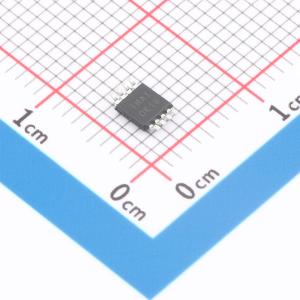

LTC4359HMS8#PBF
具反向输入保护功能的理想二极管控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款正向高压理想二极管控制器，可驱动外部 N 沟道 MOSFET 以取代肖特基二极管。它控制 MOSFET 两端的正向压降，以确保即使在轻载情况下也能平稳输送电流而不产生振荡。如果电源发生故障或短路，快速关断可最大程度减少反向电流瞬变。提供关断模式，可将负载开关的静态电流降至 9μA，理想二极管应用的静态电流降至 14μA。在大电流二极管应用中使用时，可降低功耗、散热、电压损失和 PCB 面积。凭借其宽工作电压范围、承受反向输入电压的能力和高温额定值，可满足汽车和电信应用的苛刻要求。还可轻松实现冗余电源系统中电源的并联。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LTC4359HMS8#PBF
- 商品编号
- C580868
- 商品封装
- MSOP-8
- 包装方式
- 管装
- 商品毛重
- 0.105克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 理想二极管 | |
| 通道数 | 1 | |
| 输入控制逻辑 | 高电平有效 |
| 属性 | 参数值 | |
|---|---|---|
| 最大连续电流 | - | |
| 工作电压 | 4V~80V | |
| 导通电阻 | - | |
| 工作温度 | -40℃~+125℃ |
商品概述
LTC4359是一款正高压理想二极管控制器，可驱动外部N沟道MOSFET以替代肖特基二极管。它控制MOSFET两端的正向压降，确保即使在轻载情况下也能平稳输送电流，且不会产生振荡。若电源发生故障或短路，快速关断功能可将反向电流瞬变降至最低。该器件具备关断模式，在负载开关应用中可将静态电流降至9µA，在理想二极管应用中可降至14µA。 在大电流二极管应用中，LTC4359可降低功耗、散热、电压损耗和PCB面积。凭借其宽工作电压范围、承受反向输入电压的能力以及高温度额定值，LTC4359能够满足汽车和电信应用的严苛要求。LTC4359还能轻松实现冗余电源系统中电源的“或”操作。
商品特性
- 通过替代功率肖特基二极管降低功耗
- 宽工作电压范围：4V至80V
- 反向输入保护至 -40V
- 低关断电流
- 低工作电流150µA
- 无振荡平稳切换
- 控制单个或背对背N沟道MOSFET
- 提供6引脚（2mm×3mm）DFN、8引脚MSOP和8引脚SO封装
- 通过AEC-Q100汽车应用认证
应用领域
- 汽车电池保护
- 冗余电源
- 电源保持
- 电信基础设施
- 计算机系统/服务器
- 太阳能系统
