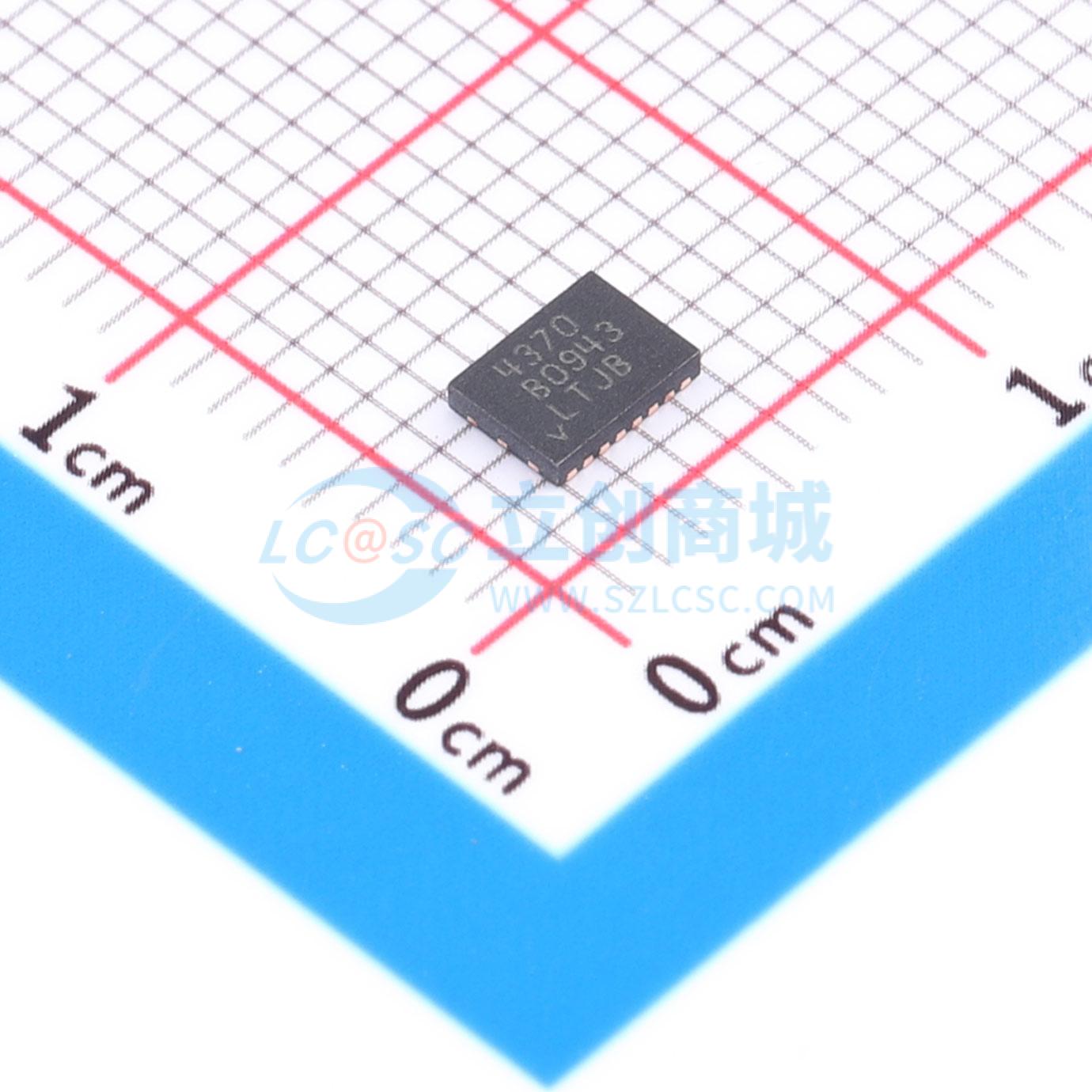

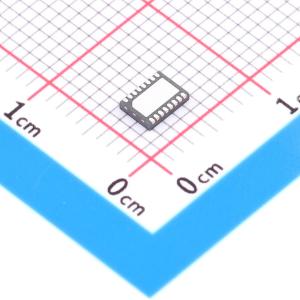

LTC4370IDE#PBF
双电源二极管或电流平衡控制器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 双电源二极管 “合路” 电流平衡控制器
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LTC4370IDE#PBF
- 商品编号
- C580892
- 商品封装
- DFN-16-EP(3x4)
- 包装方式
- 管装
- 商品毛重
- 0.083333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 理想二极管/ORing控制器 | |
| 输入电压(Vin) | 0V~18V | |
| FET类型 | 外置FET | |
| 通道数 | 2 | |
| 栅极驱动电压 | 12V |
| 属性 | 参数值 | |
|---|---|---|
| 正向压降(Vf) | 50mV | |
| 工作温度 | -40℃~+85℃ | |
| 拉电流(IOH) | 1.4A | |
| 灌电流(IOL) | 1.4A | |
| 功能特性 | 欠压锁定;反向电流阻断;带使能 |
商品概述
LTC4370是一款双电源均流控制器,集成了MOSFET理想二极管。这些二极管可在启动和故障情况下阻断反向电流和直通电流。通过调节其正向电压,可实现电源之间的负载电流共享。与其他均流方法不同,该控制器既不需要均流总线,也不需要对电源进行微调引脚设置。 可通过一个电阻设置MOSFET的最大压降。快速的栅极导通可减少电源切换期间的负载电压降。若输入电源出现故障或短路,快速关断功能可将反向电流瞬变降至最低。 该控制器可在2.9V至18V的电源电压下工作。对于较低的轨电压,需要在VCC引脚提供外部电源。使能输入可用于关断MOSFET,并使控制器进入低电流状态。状态输出可指示MOSFET的导通或关断状态。可禁用负载共享功能,将LTC4370转变为双理想二极管控制器。
商品特性
- 在两个电源之间实现负载共享
- 无需对输入电源进行主动控制
- 无需均流总线
- 阻断反向电流
- 启动或故障期间无直通电流
- 0V至18V高端操作
- 使能输入
- MOSFET导通状态输出
- 双理想二极管模式
- 16引脚DFN(4mm×3mm)和MSOP封装
应用领域
- 冗余电源
- 高可用性系统和服务器
- 电信和网络基础设施
