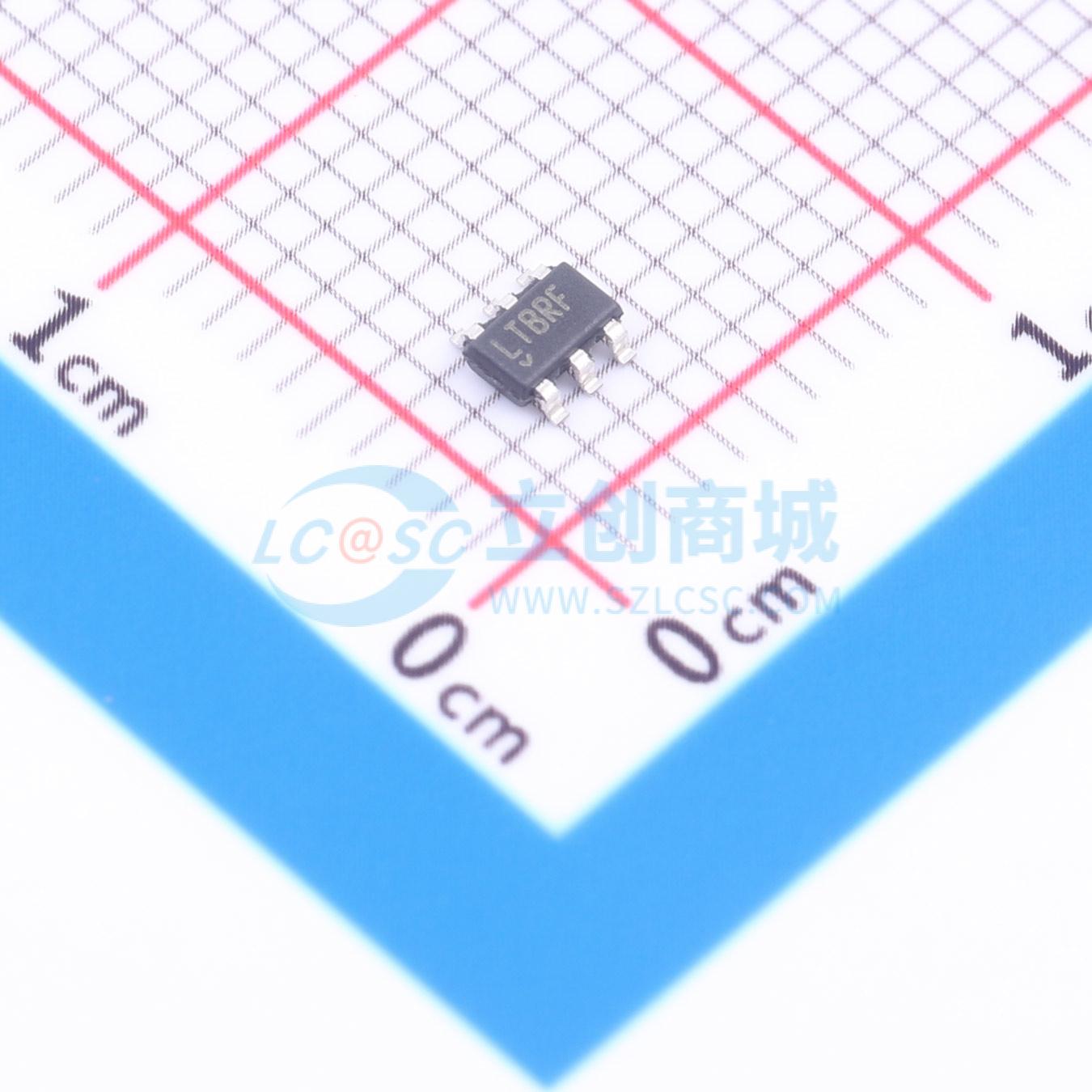

温馨提醒：图片仅供参考，商品以实物为准
LTC4440ES6-5#TRMPBF
高速、高压、高端栅极驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 高速、高电压、高端栅极驱动器
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LTC4440ES6-5#TRMPBF
- 商品编号
- C580911
- 商品封装
- TSOT-23-6L
- 包装方式
- 编带
- 商品毛重
- 0.047606克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 高边 | |
| 负载类型 | MOSFET | |
| 驱动通道数 | 1 | |
| 灌电流(IOL) | - | |
| 拉电流(IOH) | - | |
| 工作电压 | 4V~15V | |
| 上升时间(tr) | 10ns |
| 属性 | 参数值 | |
|---|---|---|
| 下降时间(tf) | 7ns | |
| 传播延迟 tpLH | 35ns | |
| 传播延迟 tpHL | 33ns | |
| 特性 | 欠压保护(UVP) | |
| 工作温度 | -40℃~+85℃ | |
| 输入高电平(VIH) | 1.2V~2V | |
| 输入低电平(VIL) | 800mV~1.6V | |
| 静态电流(Iq) | 200uA |
商品概述
LTC4440等是一款高频高端N沟道MOSFET栅极驱动器，设计用于输入电压（VIN）高达60V的应用。LTC4440 - 5还能承受80V的VIN瞬态电压，并在此期间继续正常工作。强大的驱动能力可降低高栅极电容MOSFET的开关损耗。LTC4440 - 5的上拉峰值输出电流为1.1A，下拉输出阻抗为1.85Ω。 LTC4440 - 5具有与电源无关的TTL/CMOS兼容输入阈值，迟滞为350mV。输入逻辑信号在内部被电平转换至自举电源，该电源可在高于地电位达95V的电压下工作。 LTC4440 - 5针对驱动（5V）逻辑电平FET进行了优化，并包含一个欠压锁定电路，激活时可禁用外部MOSFET。 LTC4440 - 5提供低外形（1mm）SOT - 23或散热增强型8引脚MSOP封装。
商品特性
- 宽VIN工作范围：高达60V
- 坚固架构，可耐受80V的VIN瞬态电压
- 强大的1.85Ω下拉驱动器（6V电源供电时）
- 强大的1.1A峰值电流上拉驱动器（6V电源供电时）
- 驱动1000pF负载时下降时间为7ns
- 驱动1000pF负载时上升时间为10ns
- 可驱动标准阈值MOSFET
- 带迟滞的TTL/CMOS兼容输入
- 输入阈值与电源无关
- 欠压锁定
- 低外形（1mm）SOT - 23（ThinSOT）和散热增强型8引脚MSOP封装
应用领域
- 电信电源系统
- 分布式电源架构
- 服务器电源
- 高密度电源模块
- 通用低端驱动器
