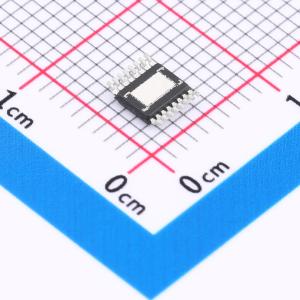

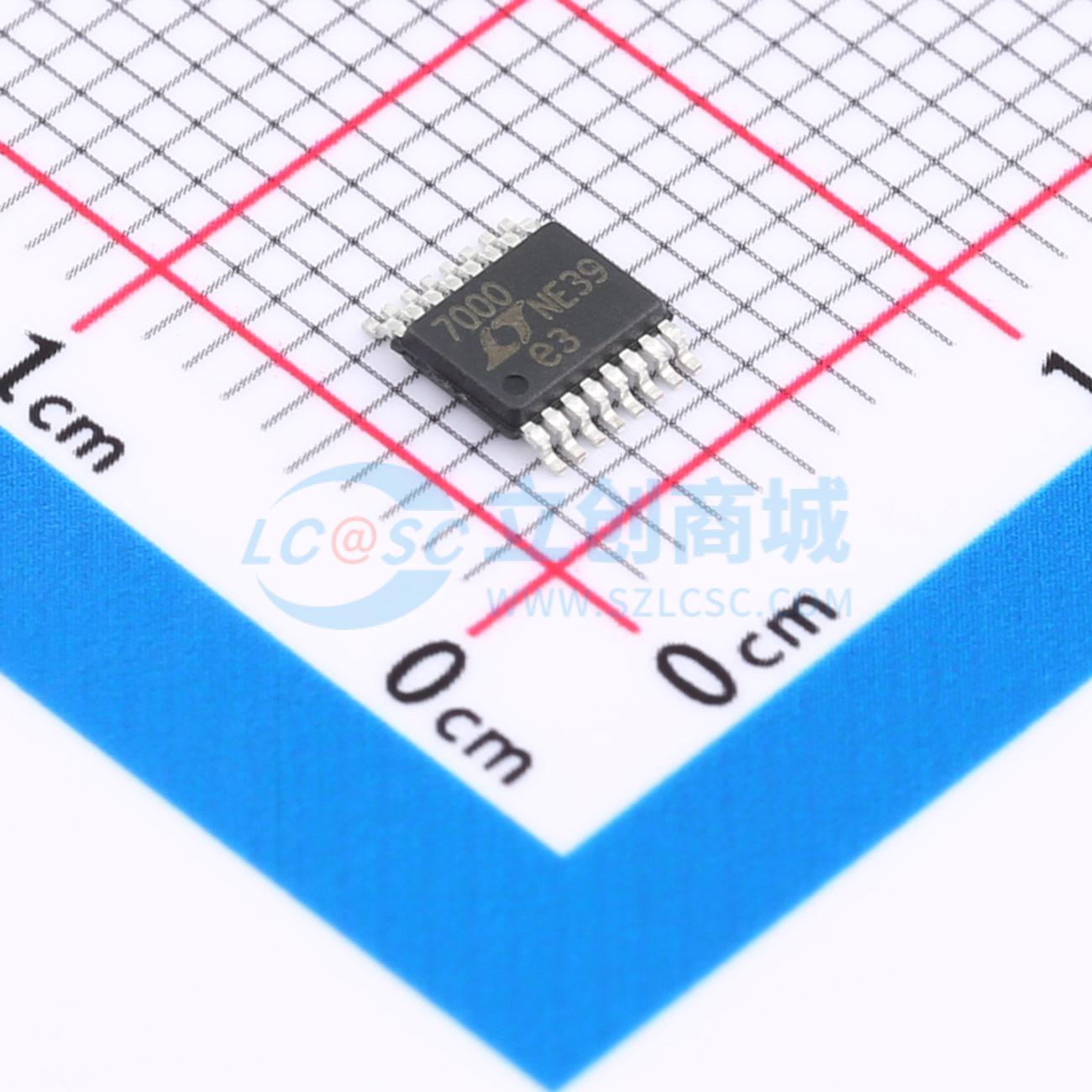

温馨提醒：图片仅供参考，商品以实物为准

LTC7000IMSE#PBF

快速150V保护高端NMOS静态开关驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款快速高端 N 沟道 MOSFET 栅极驱动器，可在高达 135V 的输入电压下工作。它包含一个内部电荷泵，可完全增强外部 N 沟道 MOSFET 开关，使其能够无限期保持导通。其强大的驱动器可以在非常短的转换时间内轻松驱动大的栅极电容，非常适合高频开关应用或需要快速开启和/或关闭时间的静态开关应用。当内部比较器检测到开关电流超过预设水平时，会发出故障标志，并在由外部定时电容设置的一段时间后关闭开关。冷却期过后，会自动重试。采用热增强型 16 引脚 MSOP 封装。
品牌名称: ADI(亚德诺)
商品型号: LTC7000IMSE#PBF
商品编号: C581060
商品封装: MSOP-16-EP
包装方式: 管装
商品毛重: 2.52克(g)

商品参数

商品概述

LTC7000/LTC7000-1是一款快速高端N沟道MOSFET栅极驱动器，可在高达135V的输入电压下工作。它内置一个内部电荷泵，可充分增强外部N沟道MOSFET开关，使其能够无限期保持导通状态。其强大的驱动器能够以极短的转换时间轻松驱动大栅极电容，非常适合高频开关应用或需要快速导通和/或关断时间的静态开关应用。当内部比较器检测到开关电流超过预设水平时，会发出故障标志，并在由外部定时电容设定的一段时间后关闭开关。经过一段冷却时间后，LTC7000/LTC7000-1会自动重试。 LTC7000/LTC7000-1采用热增强型16引脚MSOP封装。

商品特性

宽工作电压范围：3.5V至135V（绝对最大150V）
1Ω下拉电阻、2.2Ω上拉电阻，实现快速导通和关断时间，传播延迟为35ns
内部电荷泵，支持100%占空比
短路保护
可调电流跳闸阈值（LTC7000）
电流监测输出（LTC7000）
自动重启定时器
漏极开路故障标志
可调导通压摆率
栅极驱动器电源电压范围为3.5V至15V
可调输入电压欠压和过压锁定（LTC7000）
可调驱动器电源VCC欠压锁定
低关断电流：1µA
CMOS兼容输入
热增强型、高压能力16引脚MSOP封装
通过AEC-Q100汽车应用认证

应用领域

静态开关驱动器
负载和电源开关驱动器
电子阀驱动器
高频高端栅极驱动器

数据手册PDF

放大查看下载PDF

优惠活动

9.1折

购买数量

(37个/管，最小起订量 1 个)

个

起订量：1 个37个/管

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	高边
	负载类型	MOSFET
	驱动通道数	1
	灌电流(IOL)	-
	工作电压	3.5V~135V
	上升时间(tr)	13ns
	下降时间(tf)	13ns

	属性	参数值
	传播延迟 tpLH	35ns
	传播延迟 tpHL	35ns
	特性	短路保护(SCP)
	工作温度	-40℃~+125℃
	输入高电平(VIH)	1.7V~2.2V
	输入低电平(VIL)	1.3V~1.8V
	静态电流(Iq)	1uA
