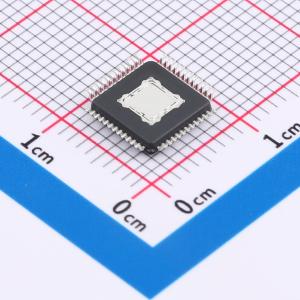

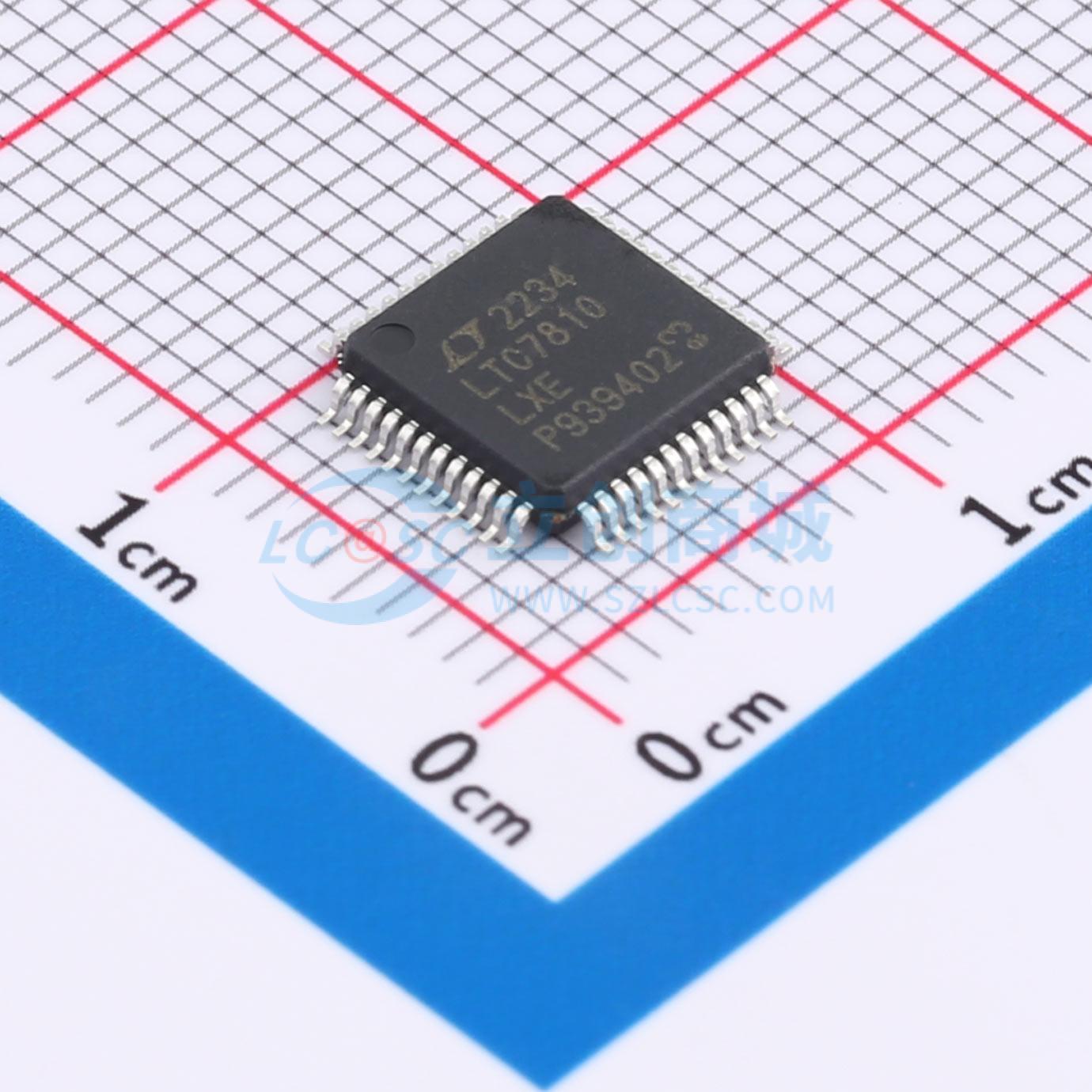

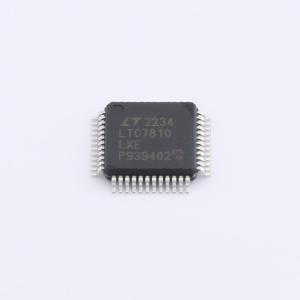

温馨提醒：图片仅供参考，商品以实物为准
LTC7810ELXE#PBF
150V、低 IQ、双通道、两相同步降压型 DC/DC 控制器、带PassThru
- 描述
- 是一款高性能双降压式 DC/DC 开关稳压器控制器，可驱动所有 N 沟道同步功率 MOSFET 级，可在高达 140V 的电压下工作。恒频电流模式架构允许实现高达 720kHz 的锁相频率。低无负载静态电流可延长电池供电系统的运行时间。具有精确的 1V 参考电压，使输出电压可在 1V 至 60V 之间进行编程。栅极驱动电压可编程为 6V、8V 或 10V，以允许使用逻辑电平或标准阈值 FET 并最大化效率。另外还具有扩频操作功能，可显著降低输入和输出电源上的峰值辐射和传导噪声，使其更易于符合电磁干扰 (EMI) 标准。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LTC7810ELXE#PBF
- 商品编号
- C581067
- 商品封装
- LQFP-48(7x7)
- 包装方式
- 托盘
- 商品毛重
- 0.28克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~140V | |
| 输出电压 | - | |
| 输出电流 | - | |
| 开关频率 | 50kHz~750kHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 2 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 外置 | |
| 输出类型 | - |
商品概述
LTC7810是一款高性能双降压型DC/DC开关稳压器控制器，可驱动所有N沟道同步功率MOSFET级，能在高达140V的电压下工作。恒定频率电流模式架构允许高达720kHz的锁相频率。 低空载静态电流可延长电池供电系统的运行时间。LTC7810具有精确的1V基准电压，使输出电压可在1V至60V之间进行编程。LTC7810的栅极驱动电压可编程为6V、8V或10V，以便使用逻辑电平或标准阈值FET并实现效率最大化。 LTC7810还具有扩频操作功能，可显著降低输入和输出电源上的峰值辐射和传导噪声，使其更易于符合电磁干扰（EMI）标准。
商品特性
- 宽输入电压（VIN）范围：4.5V至140V（绝对最大150V）
- 宽输出电压范围：1V ≤ 输出电压（VOUT） ≤ 60V
- 低工作静态电流（IQ）：16μA
- 可调栅极驱动电平高达10V
- 可选扩频操作
- 极低压差：100%占空比操作
- 压差状态下低静态电流：78μA（单通道开启）
- 检测电阻（RSENSE）或电感直流电阻（DCR）电流检测
- 异相控制器可降低所需的输入电容和电源感应噪声
- 锁相频率（75kHz至720kHz）
- 可编程固定频率（50kHz至750kHz）
- 轻载时可选连续、跳脉冲或低纹波突发模式操作
- 用于驱动电源（DRVCC）的片上低压差线性稳压器（LDO）或外部N沟道MOSFET（NMOS）低压差线性稳压器
- 外部电源（EXTVCC）低压差线性稳压器通过输出电压（VOUT）为驱动器供电
- 可编程输入过压锁定
- 48引脚（7mm×7mm）eLQFP封装
应用领域
- 汽车与交通运输
- 工业与电信
