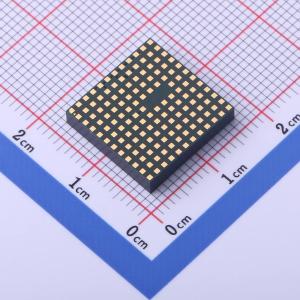

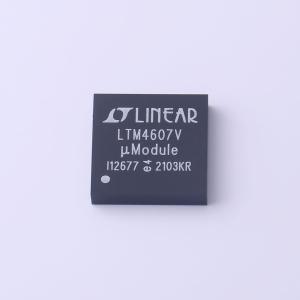

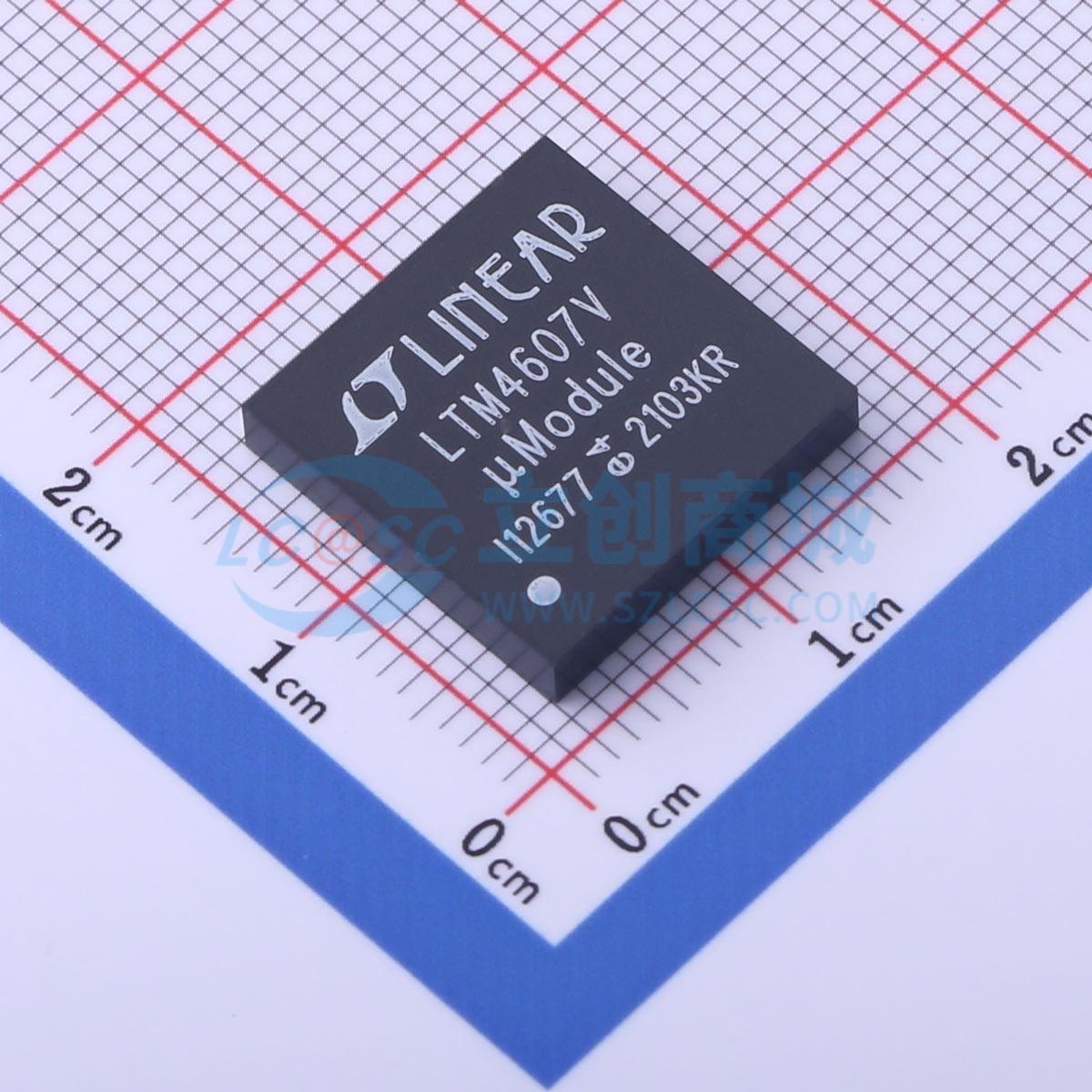

温馨提醒：图片仅供参考，商品以实物为准
LTM4607IV#PBF
高效升降压 DC/DC 微模块调节器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LTM4607 是一款高效的开关模式升降压电源供应模块。该模块支持 4.5V 至 36V 的输入电压范围和 0.8V 至 24V 的输出电压范围。它包括开关控制器、功率 FET 和支持组件。该设计支持高达 5A 的连续输出电流（在降压模式下可达 10A）。模块采用低剖面封装,适合高密度负载点调节。具有快速瞬态响应、电流模式控制和多种故障保护功能。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LTM4607IV#PBF
- 商品编号
- C581099
- 商品封装
- LGA-141(15x15)
- 包装方式
- 托盘
- 商品毛重
- 1.52克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升降压型 | |
| 工作电压 | 4.5V~36V | |
| 输出电压 | 800mV~24V | |
| 输出电流 | 5A | |
| 开关频率 | 200kHz~400kHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | - | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压-升压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
LTM4607是一款高效开关模式升降压电源。该封装内包含开关控制器、功率场效应晶体管和支持组件。LTM4607的输入电压范围为4.5V至36V，输出电压范围为0.8V至24V，可通过电阻进行设置。这种高效设计在升压模式下可提供高达5A的连续电流（降压模式下为10A）。完成设计仅需电感、检测电阻、大容量输入和输出电容。 薄型封装可利用印刷电路板底部的闲置空间，实现高密度负载点调节。高开关频率和电流模式架构可在不牺牲稳定性的前提下，对线路和负载变化做出非常快速的瞬态响应。LTM4607可与外部时钟进行频率同步，以减少不良频率谐波。 故障保护功能包括过压保护和折返式电流保护。这款DC/DC μModule稳压器采用小型热增强型15mm×15mm×2.8mm LGA封装。LTM4607无铅且符合RoHS标准。
商品特性
- 单电感架构，允许VIN高于、低于或等于VOUT
- 宽VIN范围：4.5V至36V
- 宽VOUT范围：0.81至24V
- 5A直流（降压模式下为10A直流），效率高达98%
- 电流模式控制
- 电源正常输出信号
- 可锁相固定频率：200kHz至400kHz
- 超快瞬态响应
- 折返式电流保护
- 输出过压保护
- 小型薄型表面贴装LGA封装（15mm×15mm×2.8mm）
应用领域
- 电信、服务器和网络设备
- 工业和汽车设备
- 高功率电池供电设备
