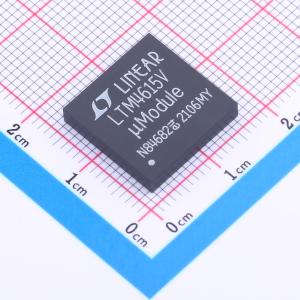

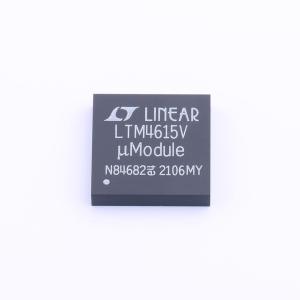

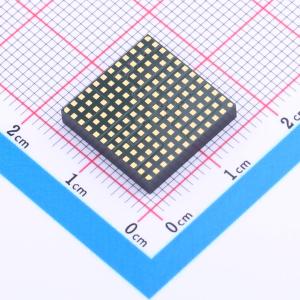

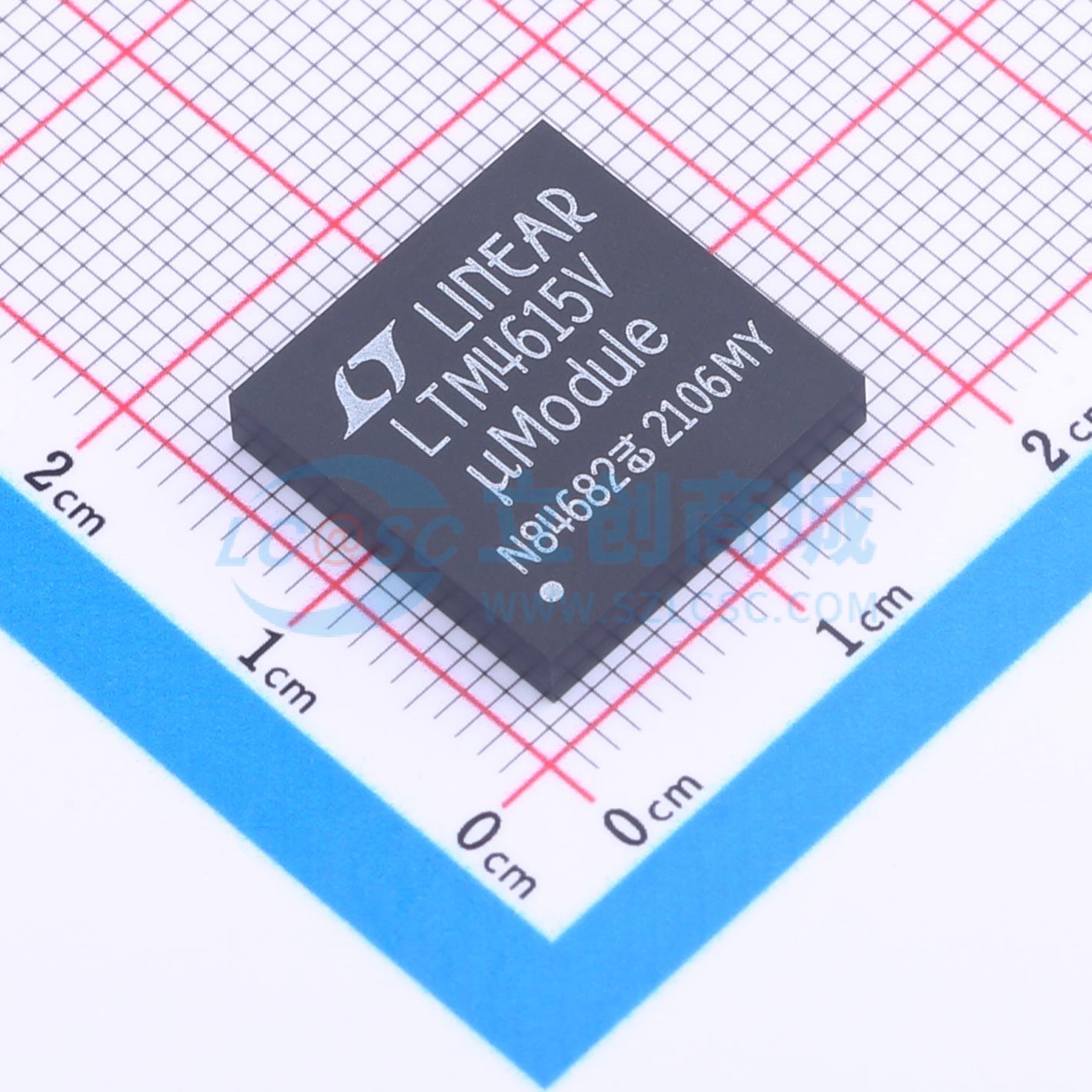

温馨提醒：图片仅供参考，商品以实物为准
LTM4615IV#PBF
三路输出低电压DC/DC uModule稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LTM4615是一款具有一个额外1.5AVLD0(非常低压差)线性稳压器的完整4A双路输出开关模式DC/DC电源。内置了开关控制器、功率FET、电感器、一个1.5A稳压器和所有支持元件。支持0.8V至5V的输出电压范围,输入电压范围为2.375V至5.5V。支持短路及过热保护,电源良好指示器,可编程软起动等功能。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LTM4615IV#PBF
- 商品编号
- C581110
- 商品封装
- LGA-144(15x15)
- 包装方式
- 托盘
- 商品毛重
- 7.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.375V~5.5V | |
| 输出电压 | 800mV~5V | |
| 输出电流 | 4A | |
| 开关频率 | - | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | - | |
| 输出通道数 | 3 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
LTM4615 是一款具有一個額外 1.5A VLDO (非常低壓差)線性穩壓器的完整 4A 雙通道開關穩壓器。VIN1、VIN2 端子提供電源輸入，PGOOD1、PGOOD2 端子用於指示輸出電壓是否處於正常範圍內。COMP1、COMP2 端子為補償端子，RUN/SS1、RUN/SS2 端子控制穩壓器的啟動和軟啟動功能。VFB1、VFB2 端子用於反饋電壓檢測，TRACK1、TRACK2 端子提供輸出電壓追蹤功能。SW 端子為開關節點，VOUT 端子為穩壓器的輸出端。LDO_IN 端子為 VLDO 的輸入電源，PGOOD3 端子指示 VLDO 的狀態，EN3 端子用於使能控制。VLDO 的輸出端為 LDO_OUT。
