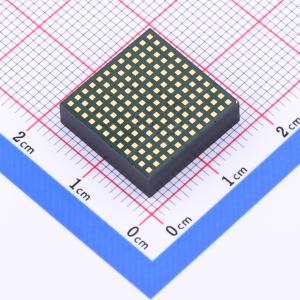

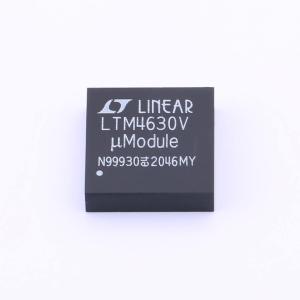

LTM4630IV#PBF

双输出 18A 或单输出 36A DC/DC uModule 稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 双输出 18A 或单输出 36A DC/DC μModule 稳压器
品牌名称: ADI(亚德诺)
商品型号: LTM4630IV#PBF
商品编号: C581133
商品封装: LGA-144(16x16)
包装方式: 托盘
商品毛重: 5.99克(g)

商品参数

商品概述

LTM4630是一款双路18A或单路36A输出的开关模式降压型DC/DC μModule（微型模块）稳压器。该封装内包含开关控制器、功率FET、电感器及所有支持组件。LTM4630的输入电压范围为4.5V至15V，支持两路输出，每路输出电压范围为0.6V至1.8V，每路输出电压由单个外部电阻设置。其高效设计可为每路输出提供高达18A的连续电流，仅需少量输入和输出电容器。LTM4630与LTM4620和LTM4620A（双路13A、单路26A）以及LTM4628（双路8A、单路16A）引脚兼容。该器件支持频率同步、多相操作、突发模式操作以及用于电源轨排序的输出电压跟踪功能，并且板载温度二极管用于监测器件温度。高开关频率和电流模式架构可在不牺牲稳定性的前提下，对输入电压和负载变化实现非常快速的瞬态响应。故障保护功能包括过压和过流保护。LTM4630提供16mm x 16mm x 4.41mm LGA和16mm x 16mm x 5.01mm BGA两种封装。LTM4630符合ROHS标准。

商品特性

双路18A或单路36A输出
宽输入电压范围：4.5V至15V
输出电压范围：0.6V至1.8V
在输入电压、负载和温度变化时，最大总直流输出误差为±1.5%
差分远程感测放大器
电流模式控制/快速瞬态响应
可调节开关频率
过流折返保护
多个LTM4630多相并联均流，最大可达144A
频率同步
内部温度监测
与LTM4620和LTM4620A（双路13A、单路26A）以及LTM4628（双路8A、单路16A）引脚兼容
可选突发模式操作
软启动/电压跟踪
输出过压保护
16mmx16mmx4.41mm LGA和16mmx16mmx5.01mm BGA封装

应用领域

电信和网络设备
存储设备和ATCA卡
工业设备

数据手册PDF

放大查看下载PDF

优惠活动

9.3折

购买数量

(90个/托盘，最小起订量 1 个)

个

起订量：1 个90个/托盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~15V
	输出电压	600mV~1.8V
	输出电流	18A
	开关频率	400kHz~780kHz；500kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	-
	输出通道数	2
	拓扑结构	降压式
	静态电流(Iq)	50uA
	开关管(内置/外置)	内置
	输出类型	可调
