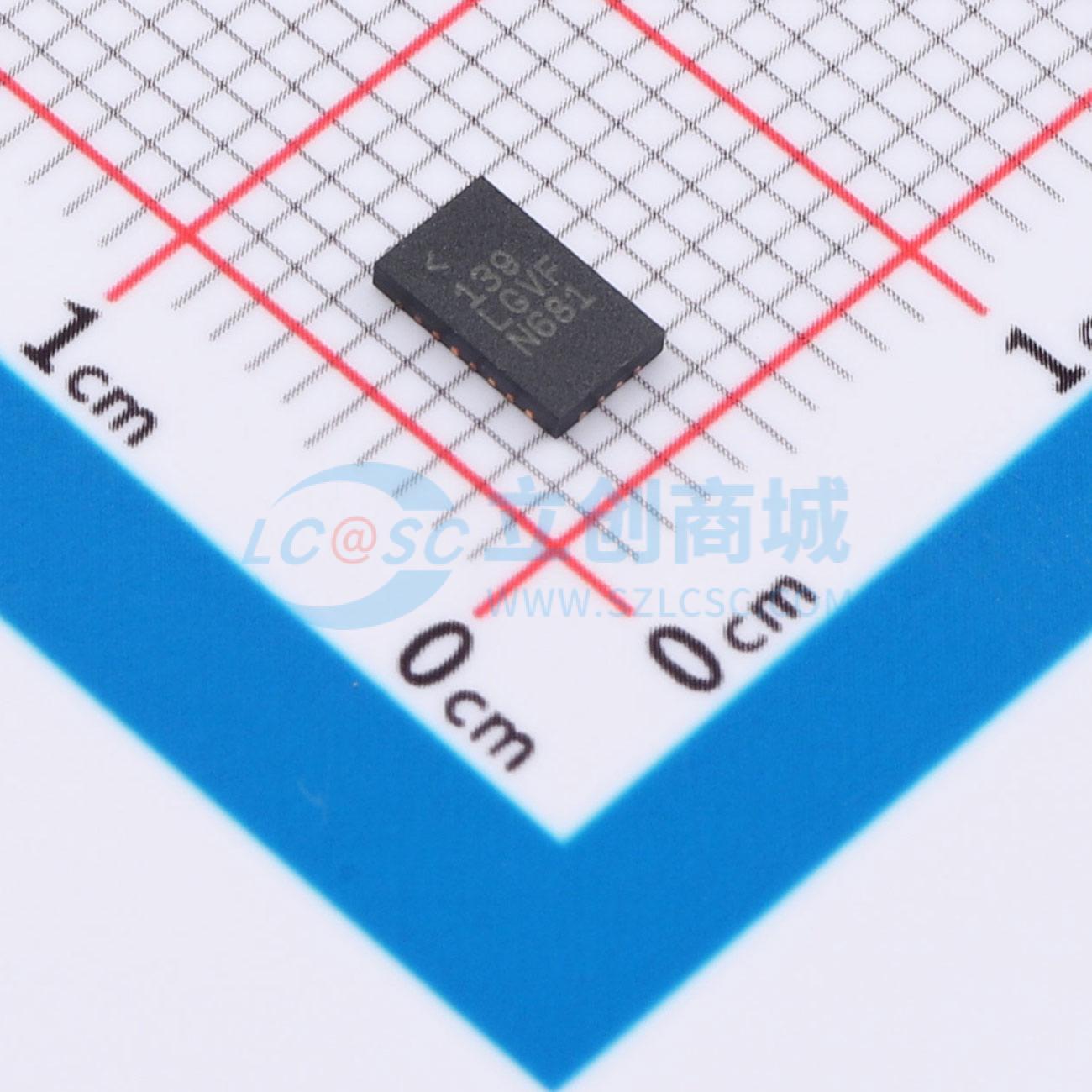

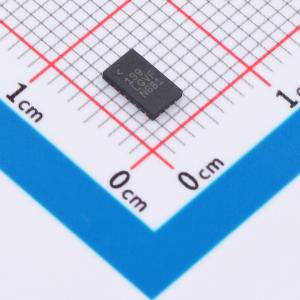

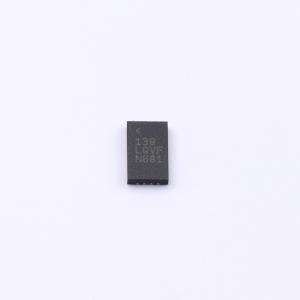

温馨提醒：图片仅供参考，商品以实物为准

LTC7124EUDD#PBF

17V双通道3.5A同步降压调节器

描述: LTC7124是一款双通道、每通道3.5A的高效同步降压调节器,支持3.1V至17V的宽输入电压范围。该调节器具有可编程开关频率（500kHz至4MHz）,超低静态电流（无负载时小于8μA）,并支持多种工作模式,包括Burst Mode和强制连续模式。
品牌名称: ADI(亚德诺)
商品型号: LTC7124EUDD#PBF
商品编号: C581063
商品封装: QFN-24(3x5)
包装方式: 管装
商品毛重: 0.152克(g)

商品参数

商品概述

LTC7124是一款双通道、每路输出3.5A的高效单片降压稳压器，能够在最高17V的输入电源下工作。可编程开关频率范围为500kHz至4MHz，具备在编程频率±25%范围内的外部时钟同步能力。该稳压器具有超低静态电流，可在较宽的VOUT范围内实现高效率。这款降压稳压器的输入电压范围为3.1V至17V，输出电压可调，范围为VIN的0.6至99%，每通道可提供高达3.5A的输出电流。提供用户可选模式输入，允许用户在输出纹波和轻载效率之间进行权衡；突发模式操作在轻载时提供最高效率，而强制连续操作则提供最低输出纹波。LTC7124具备扩频调制功能，可降低辐射和传导噪声。LTC7124采用散热增强型、薄型24引脚3mm×5mm QFN封装。

商品特性

宽VIN范围：3.1V至17V
宽VOUT范围：VIN的0.6至99%
双降压输出：每通道3.5A
集成80mΩ/40mΩ N沟道MOSFET，效率高达95%
双通道启用时，空载IO < 8μA；仅启用一个通道时，IO < 5.5μA
可编程频率（500kHz至4MHz），频率同步范围为±25%
可配置为高达7A的两相单输出
±1.0%输出电压精度
电流模式操作，具备出色的线路和负载瞬态响应
内部或可编程外部环路补偿
采用3mm×5mm QFN - 24封装

应用领域

电池供电系统
负载点电源
便携式仪器
手持式扫描仪

数据手册PDF

放大查看下载PDF

交货周期

订货39-41个工作日

购买数量

(73个/管，最小起订量 1022 个)

个

起订量：1022 个73个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3.1V~17V
	输出电压	-
	输出电流	3.5A；3.5A
	开关频率	500kHz~4MHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	是
	输出通道数	2
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	-
