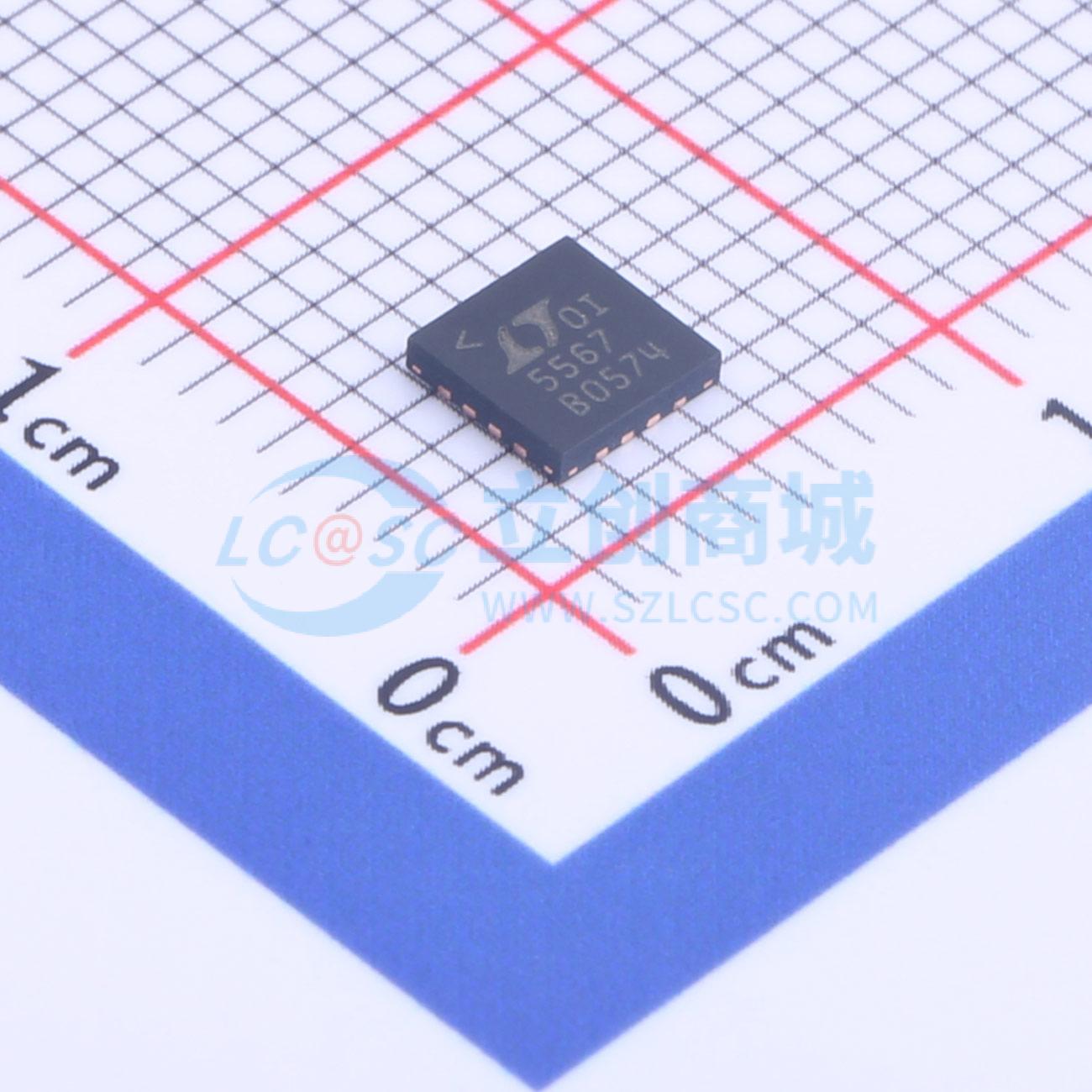

温馨提醒：图片仅供参考，商品以实物为准
LTC5567IUF#PBF
具宽带 IF 的 300MHz 至 4GHz 有源下变频混频器
- 描述
- LTC5567是一款优化用于需要宽IF带宽的RF下变频混频器应用的高性能器件。它具有高线性度、低噪声系数、低功耗和紧凑的解决方案尺寸。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LTC5567IUF#PBF
- 商品编号
- C580932
- 商品封装
- QFN-16-EP(4x4)
- 包装方式
- 管装
- 商品毛重
- 0.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF混频器 | |
| 增益/损耗 | 1.9dB | |
| 噪声系数 | 14.6dB |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 3V~3.6V | |
| 工作电流 | 105mA |
商品概述
LTC5567 专为需要宽带IF的RF下变频混频器应用而优化。该部件也是LT5557有源混频器的引脚兼容升级版，提供更高的线性度和1dB压缩点、更宽的带宽以及更低的输出杂散电平。集成的RF和LO变压器以及LO缓冲放大器使得解决方案非常紧凑。
RF输入在1.4GHz至3GHz范围内与50Ω匹配，并且通过简单的外部匹配可以很容易地适应更高或更低的RF频率。LO输入在1GHz至4GHz范围内与50Ω匹配，即使IC被禁用时也是如此。通过简单的外部匹配，LO输入可以很容易地适应更高或更低的频率，低至300MHz。低电容差分IF输出可用至2.5GHz。
应用领域
- 无线基础设施接收器
- DPD观察接收器
- CATV基础设施
