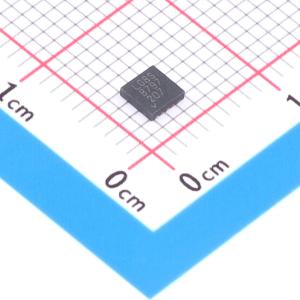

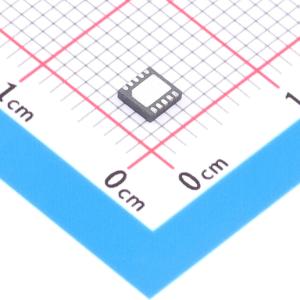

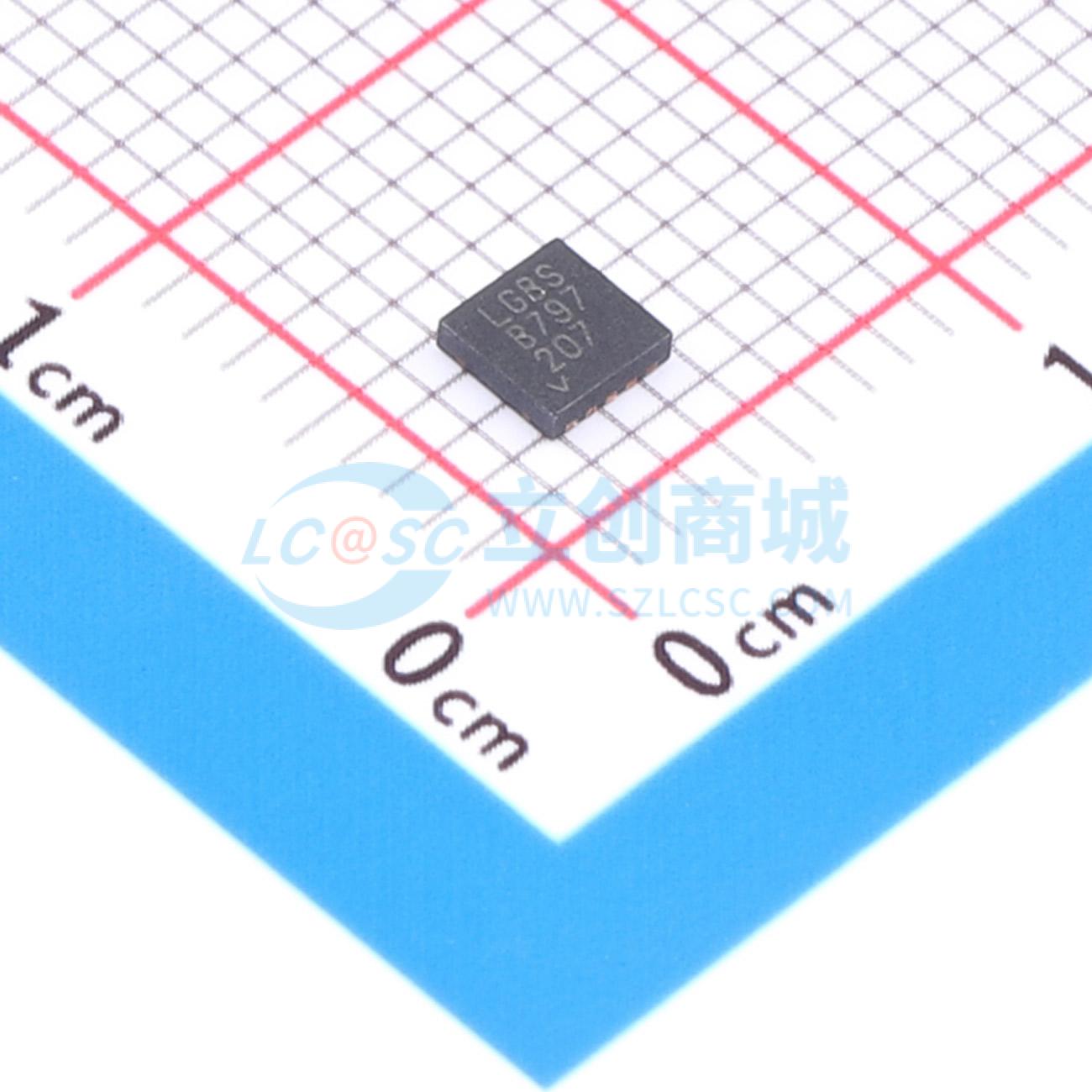

温馨提醒：图片仅供参考，商品以实物为准

LT4275AIDD#PBF

LTPoE++ / PoE+ / PoE PD 控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LT4275 是一个引脚对引脚兼容的 IEEE 802.3 和 LTPoE++ 受电设备 (PD) 控制器系列。LT4275A 采用了一种专有的 LTPoE++ 分级方案，可在 PDRJ45 连接器上提供 38.7W、52.7W、70W 或 90W 的功率。LT4275A 完全符合 IEEE 802.3 标准。LT4275B 则是一款符合 IEEE 802.3at Type 2 (PoE+) 标准的 PD 控制器，可提供高达 25.5W 的功率。LT4275C 是一款符合 IEEE 802.3af Type 1 (PoE) 标准的 PD 控制器，最高可提供 13W 的功率。LT4275 的内部充电泵提供了一种 N 沟道 MOSFET 解决方案，免除了一个较大且更加昂贵的 P 沟道 MOSFET。同时，一个低 RDS(ON) MOSFET 还最大限度地增加了输送功率和效率、降低了功率耗散和热耗散，并简化了热设计。启动浪涌电流可利用一个外部电容器进行调节。另外，LT4275 还包含了一个电源良好输出、内置特征电阻、欠压闭锁和热保护功能电路。LT4275A/LT4275B 驱动单个光耦合器以指示所连接之供电设备 (PSE) 的功率级别。提供了针对非标准低电压操作的引脚可选支持。辅助电源优先功能由 AUX 引脚给予支持。LT4275A 可利用外部组件的变更进行配置以支持所有可能的 LTPoE+、802.3at 和 802.3af 功率级别。
品牌名称: ADI(亚德诺)
商品型号: LT4275AIDD#PBF
商品编号: C580180
商品封装: DFN-10(3x3)
包装方式: 管装
商品毛重: 0.229512克(g)

商品参数

商品概述

LT4275 是一个引脚对引脚兼容的 IEEE 802.3 和 LTPoE++ 受电设备 (PD) 控制器系列。 LT4275A 采用了一种专有的 LTPoE++ 分级方案，可在 PDRJ45 连接器上提供 38.7W、52.7W、70W 或 90W 的功率。LT4275A 完全符合 IEEE 802.3 标准。LT4275B 则是一款符合 IEEE 802.3at Type 2 (PoE+) 标准的 PD 控制器，可提供高达 25.5W 的功率。LT4275C 是一款符合 IEEE 802.3af Type 1 (PoE) 标准的 PD 控制器，最高可提供 13W 的功率。 LT4275 的内部充电泵提供了一种 N 沟道 MOSFET 解决方案，免除了一个较大且更加昂贵的 P 沟道 MOSFET。同时，一个低 RDS(ON) MOSFET 还最大限度地增加了输送功率和效率、降低了功率耗散和热耗散，并简化了热设计。启动浪涌电流可利用一个外部电容器进行调节。另外，LT4275 还包含了一个电源良好输出、内置特征电阻、欠压闭锁和热保护功能电路。LT4275A/LT4275B 驱动单个光耦合器以指示所连接之供电设备 (PSE) 的功率级别。提供了针对非标准低电压操作的引脚可选支持。辅助电源优先功能由 AUX 引脚给予支持。 LT4275A 可利用外部组件的变更进行配置以支持所有可能的 LTPoE+、802.3at 和 802.3af 功率级别。

商品特性

IEEE 802.3af/at 和 LTPoE++ 受电设备 (PD) 控制器
LTPoE++ 支持高达 90W 的功率级别
LT4275A 支持所有下列标准：LTPoE+ 38.7W、52.7W、70W 和 90W；符合 IEEE 802.3at (25.5W) 规范；符合 IEEE 802.3af (高达 13W) 规范
LT4275B 符合 IEEE 802.3at / af 规范
LT4275C 符合 IEEE 802.3af 规范
100V 绝对最大输入电压
宽结温范围 (-40°C 至 125°C)
过热保护
集成型特征电阻
外部热插拔 (Hot Swap) N 沟道 MOSFET 用于实现最低的功率耗散和最高的系统效率
低至 9V 的可编程辅助电源支持
可选择支持非标准的低电压 PoE
采用 10 引脚 MSOP 封装和 3mm x 3mm DFN 封装

应用领域

高功率无线数据系统
室外安保摄像设备
商业和公共信息显示器
高温工业应用

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	以太网供电(PoE)控制器
	类型	受电设备(PD)
	支持PoE标准	IEEE 802.3 at(PoE+)；IEEE 802.3 af(PoE)

	属性	参数值
	最大功率	90W
	通道数	1
	工作温度	-40℃~+85℃
