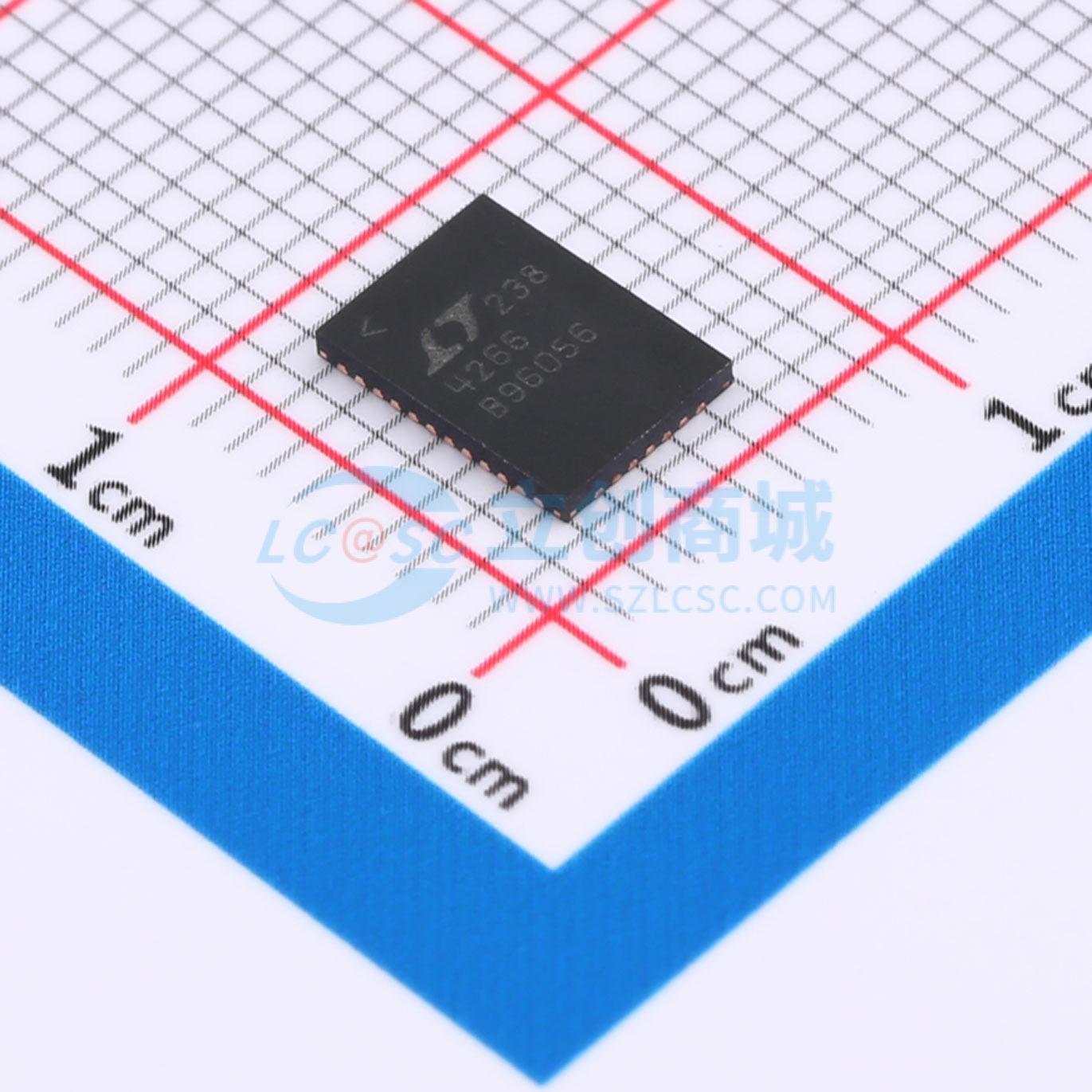

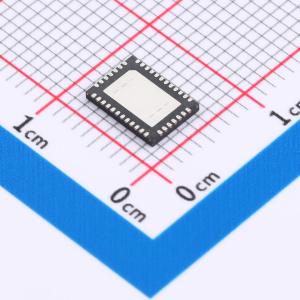

LTC4266IUHF#PBF

四通道 IEEE 802.3at 以太网供电控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款用于符合 IEEE 802.3 Type 1 和 Type 2（高功率）标准的以太网供电系统的四路 PSE 控制器。外部功率 MOSFET 增强了系统可靠性，最小化了通道电阻，降低了功耗，即使在 Type 2 功率水平下也无需散热片。外部功率组件允许在非常高的功率水平下使用，同时仍与 IEEE 标准兼容。80V 额定端口引脚可提供强大的外部故障保护
品牌名称: ADI(亚德诺)
商品型号: LTC4266IUHF#PBF
商品编号: C580852
商品封装: QFN-38(5x7)
包装方式: 管装
商品毛重: 1.666667克(g)

商品参数

商品概述

LTC4266是一款专为符合IEEE 802.3 Type 1和Type 2（高功率）标准的以太网供电系统设计的四端口PSE控制器。外部功率MOSFET增强了系统可靠性并最小化了通道电阻，降低了功耗，并且即使在Type 2功率水平下也无需散热片。外部功率组件还允许在非常高的功率水平下使用，同时保持与IEEE标准的其他兼容性。80额定端口引脚提供了对外部故障的强大保护。

LTC4266包括先进的电源管理功能，如电流和电压回读以及可编程的ICUT和ILIM阈值。可用的C语言库简化了电源管理软件开发；可选的AUTO引脚模式提供完全符合IEEE标准的独立操作，无需软件支持。专有的4点PD检测电路减少了错误的PD检测，同时支持传统电话操作。内置的2事件分类和退避定时支持中跨操作。主机通信通过1MHz I2C串行接口进行。

LTC4266采用5mm x 7mm QFN封装，与竞争解决方案相比显著减少了板空间。还提供了一个与传统兼容的36引脚SSOP封装。

商品特性

四个独立的PSE通道
符合IEEE 802.3at Type 1和Type 2标准
总通道电阻为0.34Ω
在600mA时每端口功耗为130mW
高级电源管理
8位可编程电流限制 (ILIM)
7位可编程过载电流 (ICUT)
快速关闭预选端口
14.5位端口电流/电压监测
2事件分类
极高的可靠性
4点PD检测
2点强制电压
2点强制电流
高电容传统设备检测
与LTC4259A-1和LTC4258引脚及软件兼容
1MHz I2C兼容串行控制接口
中跨回退定时器
支持高于25W的专有功率水平
提供38引脚5mm x 7mm QFN和36引脚SSOP封装

应用领域

高功率PSE开关/路由器
高功率PSE中跨设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	以太网供电(PoE)控制器
	类型	供电设备(PSE)
	支持PoE标准	IEEE 802.3 at(PoE+)
	最大功率	25.5W
	通道数	4

	属性	参数值
	芯片工作电压	3.3V
	输入电压(VPWR)	45V~57V
	晶体管耐压	80V
	特性	过流保护
	工作温度	-40℃~+85℃
