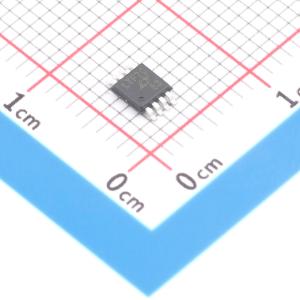

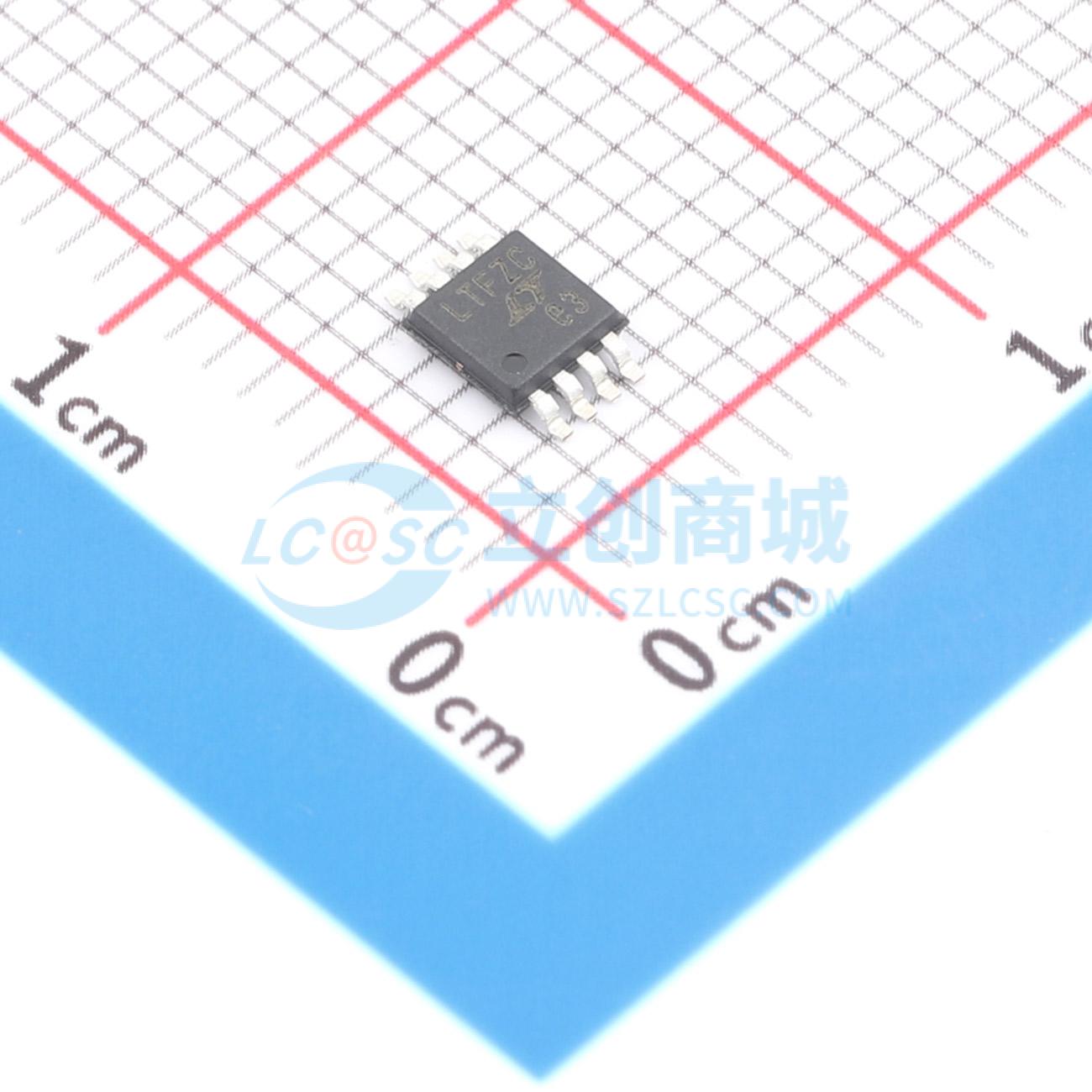

LTC4313IMS8-2#PBF

LTC4313 是一款可热插拔的 2 线总线缓冲器，提供双向缓冲，同时保持低偏移电压和高达 0.3 * Vcc 的高噪声裕量。 高噪声裕量使 LTC4313 能够与驱动高 VOL (> 0.4V) 的设备互操作，并允许多个 LTC4313 级联。 LTC4313-1 和 LTC4313-2 支持 3.3V 和 5V 总线之间的电平转换。 除了这些电压之外，LTC4313-3 还支持转换为 1.5V、1.8V 和 2.5V。

在插入期间，SDA 和 SCL 线预充电至 1V，以最大程度地减少总线干扰。 在断言 ENABLE 高电平并检测到 SDA 和 SCL 引脚上的停止位或总线空闲条件后，建立输入和输出之间的连接。

如果数据和时钟不同时为高电平至少一次在 45ms 内，则输入将从输出断开。随后生成多达 16 个时钟脉冲以释放卡住的总线。 边沿加速器 (RTA) 在 SDA 和 SCL 边沿提供上拉电流，以满足高负载系统中的上升时间规范。 在 LTC4313-1 和 LTC4313-2 中，RTA 配置为限流开关，在 LTC4313-2 中配置为 2.5mA 电流源。 LTC4313-3 没有 RTA。

• 电容缓冲器/总线扩展器
• 热插拔电路板
• 通信系统包括ATCA
• 电平转换
• PMBus
• 服务器
