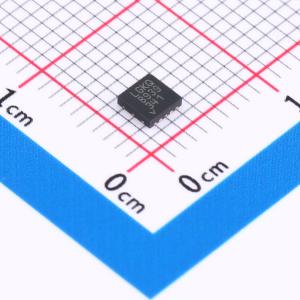

温馨提醒：图片仅供参考，商品以实物为准

LT3999EDD#PBF

具有占空比控制功能的低噪声、1A、1MHz 推挽式 DC/DC 驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ±3999是一款单片式高压高频DC/DC变压器驱动器，能以小尺寸解决方案提供隔离电源。LT3999有两个1A限流功率开关，它们异相开关。占空比可编程，用于调节输出电压。开关频率最高可编程至1MHz，并且可以与外部时钟同步，以便更精确地设置开关谐波。输入工作范围通过精密欠压和过压锁定功能进行编程。关机期间，电源电流降至小于1µA。用户定义的RC时间常数通过限制启动时的浪涌电流，提供可调节的软启动功能。LT3999提供10引脚MSOP和带散热焊盘的3mm×3mm DFN封装。
品牌名称: ADI(亚德诺)
商品型号: LT3999EDD#PBF
商品编号: C580174
商品封装: DFN-10-EP(3x3)
包装方式: 管装
商品毛重: 0.0775克(g)

商品概述

±3999是一款单片式高压高频DC/DC变压器驱动器，能以小尺寸解决方案提供隔离电源。 LT3999有两个1A限流功率开关，它们异相开关。占空比可编程，用于调节输出电压。开关频率最高可编程至1MHz，并且可以与外部时钟同步，以便更精确地设置开关谐波。输入工作范围通过精密欠压和过压锁定功能进行编程。关机期间，电源电流降至小于1µA。用户定义的RC时间常数通过限制启动时的浪涌电流，提供可调节的软启动功能。 LT3999提供10引脚MSOP和带散热焊盘的3mm×3mm DFN封装。

商品特性

宽输入工作范围：2.7V至36V
双1A开关，可编程电流限制
可编程开关频率：50kHz至1MHz
最高1MHz的频率同步
使用占空比控制的ΔΨIN补偿
低噪声拓扑
可编程输入过压和欠压锁定
交叉导通防止电路
可编程软启动
低关机电流：<1µA
10引脚MSOP和DFN封装

应用领域

低噪声隔离电源
医疗仪器与安全设备
分布式电源
多输出电源
正转负电源
数据采集、RS232和RS485中的抗干扰应用

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	变压器驱动器
	输入电压	2.7V~36V

	属性	参数值
	功率管耐流	1.4A
	工作温度	-40℃~+125℃
