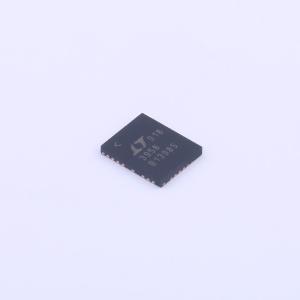

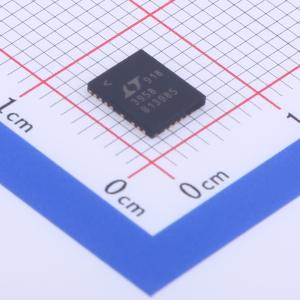

温馨提醒：图片仅供参考，商品以实物为准

LT3958EUHE#PBF

宽输入范围电流模式DC/DC转换器

描述: 高输入电压、升压、反激式、SEPIC 和负输出转换器
品牌名称: ADI(亚德诺)
商品型号: LT3958EUHE#PBF
商品编号: C580153
商品封装: QFN-36(5x6)
包装方式: 管装
商品毛重: 0.13克(g)

商品参数

商品概述

LT3958是一款宽输入范围、电流模式的DC/DC转换器，能够生成正或负输出电压。它可配置为升压、反激、SEPIC或反相转换器。其特点是内部低端N沟道功率MOSFET额定值为84V/3.3A，由内部稳压7.2V电源驱动。固定频率、电流模式架构可在宽范围的电源和输出电压下实现稳定运行。 LT3958的工作频率可通过外部电阻在100kHz至1MHz范围内设置，并可使用SYNC引脚与外部时钟同步。最低工作电源电压为5V，关断静态电流低于1µA，使LT3958非常适合电池供电系统。 LT3958具备软启动和频率折返功能，可在启动期间限制电感电流。

商品特性

宽输入电压范围：5V至80V
单反馈引脚，适用于正或负输出电压
内部3.3A/84V功率开关
电流模式控制，提供出色的瞬态响应
可通过一个外部电阻编程工作频率（100kHz至1MHz）
可与外部时钟同步
低关断电流 < 1µA
内部7.2V低压差稳压器
带迟滞的可编程输入欠压锁定
可编程软启动
热增强型QFN（5mm×6mm）封装

应用领域

汽车
电信
工业

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	5V~80V
	输出电压	1.6V~84V
	输出电流	3.3A
	开关频率	1MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	SEPIC；反相式；反激式；升压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
