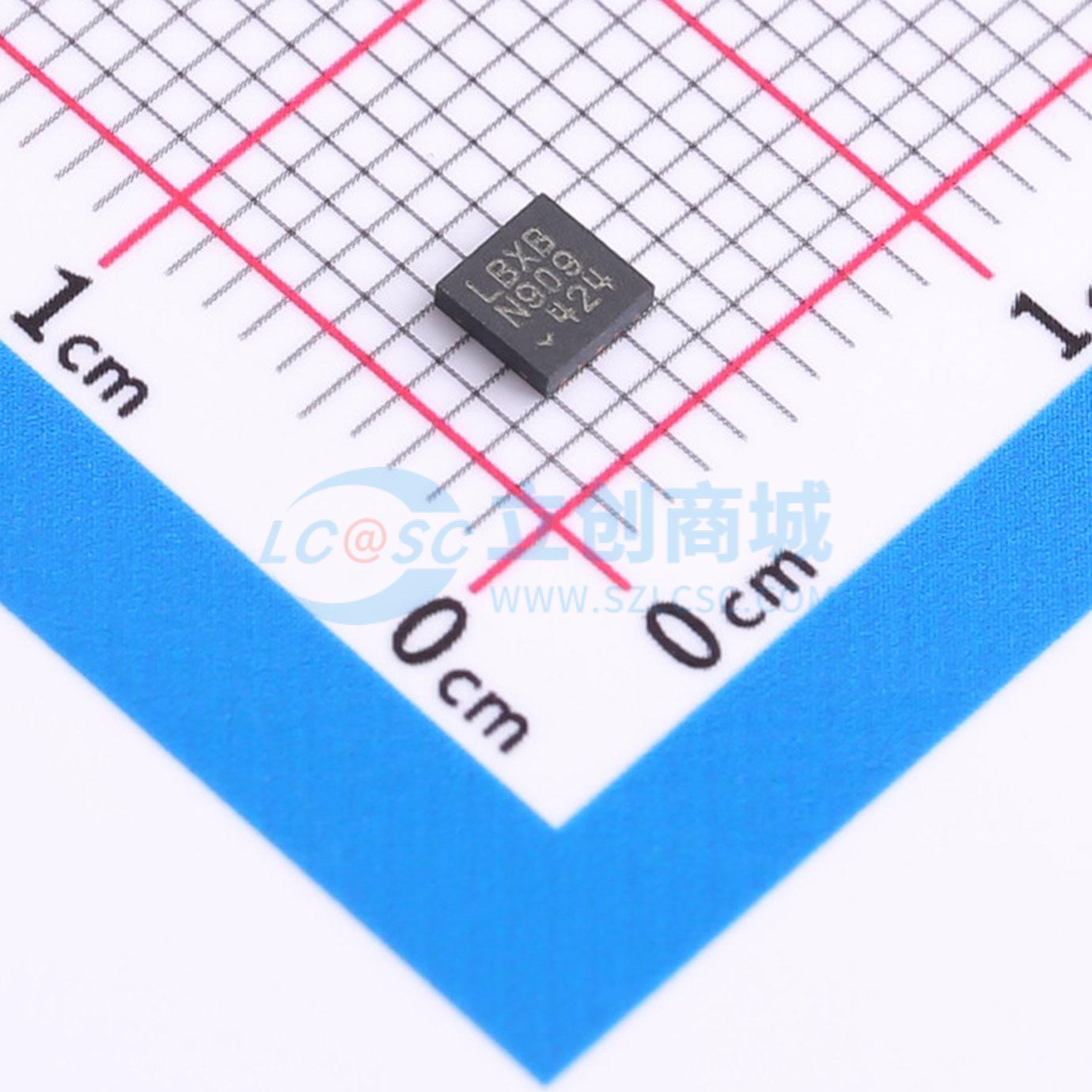

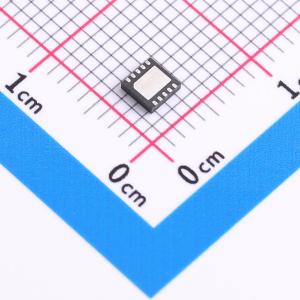

LT3487EDD#PBF

用于 CCD 偏置的升压和负输出转换开关稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LT3487 双通道开关稳压器可为 CCD 成像器偏置提供正输出和负输出。该器件可从单节锂离子电池输出高达 - 8V/90mA 和 15V/45mA 的电压，能为许多常用的 CCD 成像器提供偏置。升压稳压器采用输出断开技术，可消除标准升压配置中从 VIN 到输出负载的直流电流路径
品牌名称: ADI(亚德诺)
商品型号: LT3487EDD#PBF
商品编号: C580078
商品封装: DFN-10-EP(3x3)
包装方式: 管装
商品毛重: 0.229512克(g)

商品参数

商品概述

LT3487双通道开关稳压器可为CCD成像器偏置产生正输出和负输出。该器件可由单节锂离子电池提供高达-8V/90mA和15V/45mA的输出，能为众多常用的CCD成像器提供偏置。升压稳压器集成了输出断开技术，可消除标准升压配置中存在的从VIN到输出负载的直流电流路径。2MHz的开关频率使CCD解决方案能够采用小型、薄型的电容器和电感器，并产生易于滤波的低噪声输出。内部集成了肖特基二极管，且每个通道只需一个电阻即可设置输出电压，减少了外部元件数量。智能软启动功能允许通过单个电容对两个通道进行顺序软启动。软启动按顺序进行，即负通道的输出斜坡在正通道的斜坡之后开始。内部顺序控制电路还会在正通道达到其最终值的87%之前禁用负通道，确保两个输出的总和始终为正。 LT3487采用10引脚3mm×3mm DFN封装。

商品特性

由单节锂离子电池提供15V/45mA和–8V/90mA输出
输出断开功能
顺序控制：正输出先达到稳压状态，负通道再开始切换
内部集成肖特基二极管
2MHz恒定开关频率
每个通道仅需一个电阻即可设置输出电压
VIN范围：2.3V至16V
输出电压高达28V
具备强大的短路保护能力
电容可编程软启动
独立的VBAT引脚允许为电源和控制电路使用独立电源
采用10引脚（3mm×3mm）DFN封装

应用领域

CCD偏置
TFT LCD偏置
OLED偏置
运算放大器的±电源轨生成

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(121个/管，最小起订量 1 个)

个

起订量：1 个121个/管

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	2.3V~16V
	输出电压	1.23V~28V
	输出电流	750mA；900mA
	开关频率	1.85MHz~2.15MHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	否
	输出通道数	2
	拓扑结构	升压式；反相式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
