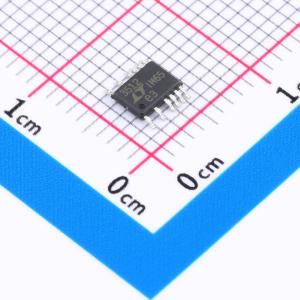

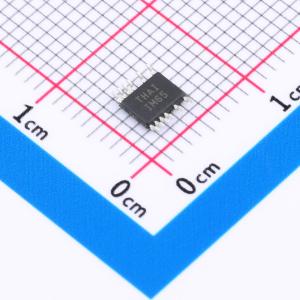

LT3512EMS#PBF

单片高压隔离反激式转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 单片式、高电压、隔离型反激式转换器
品牌名称: ADI(亚德诺)
商品型号: LT3512EMS#PBF
商品编号: C580097
商品封装: MSOP-12
包装方式: 管装
商品毛重: 0.13克(g)

商品参数

商品概述

LT3512是一款高压单片开关稳压器，专为隔离式反激拓扑而设计。该器件可直接从初级侧反激波形检测输出电压，因此调节时无需第三绕组或光隔离器。该器件将一个420mA、150V的功率开关、高压电路和控制电路集成到一个去掉四个引脚的16引脚高压MSOP封装中。 LT3512的输入电压范围为4.5V至100V，可提供高达4.5W的隔离输出功率。通过两个外部电阻和变压器匝数比可轻松设置输出电压。市面上有适用于多种应用的现成变压器。高度集成和边界模式操作的运用，为传统上棘手的隔离式电源传输问题提供了一个简单、简洁且稳压精度高的应用解决方案。

商品特性

4.5V至100V输入电压范围
内置420mA、150V功率开关
边界模式操作
调节时无需变压器第三绕组或光隔离器
改进的初级侧绕组反馈负载调节
通过两个外部电阻设置输出电压
用于内部偏置电源和功率开关驱动器的BIAS引脚
无需外部启动电阻
16引脚MSOP封装

应用领域

隔离式电信电源
隔离式辅助/备用电源
隔离式工业、汽车和医疗电源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	-
	工作电压	4.5V~100V
	输出电压	5V
	输出电流	500mA
	开关频率	240kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	反激式
	静态电流(Iq)	15uA
	开关管(内置/外置)	内置
	输出类型	固定
