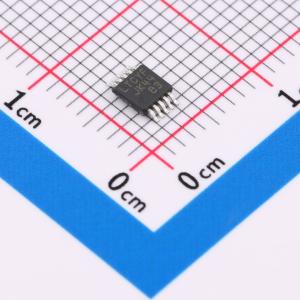

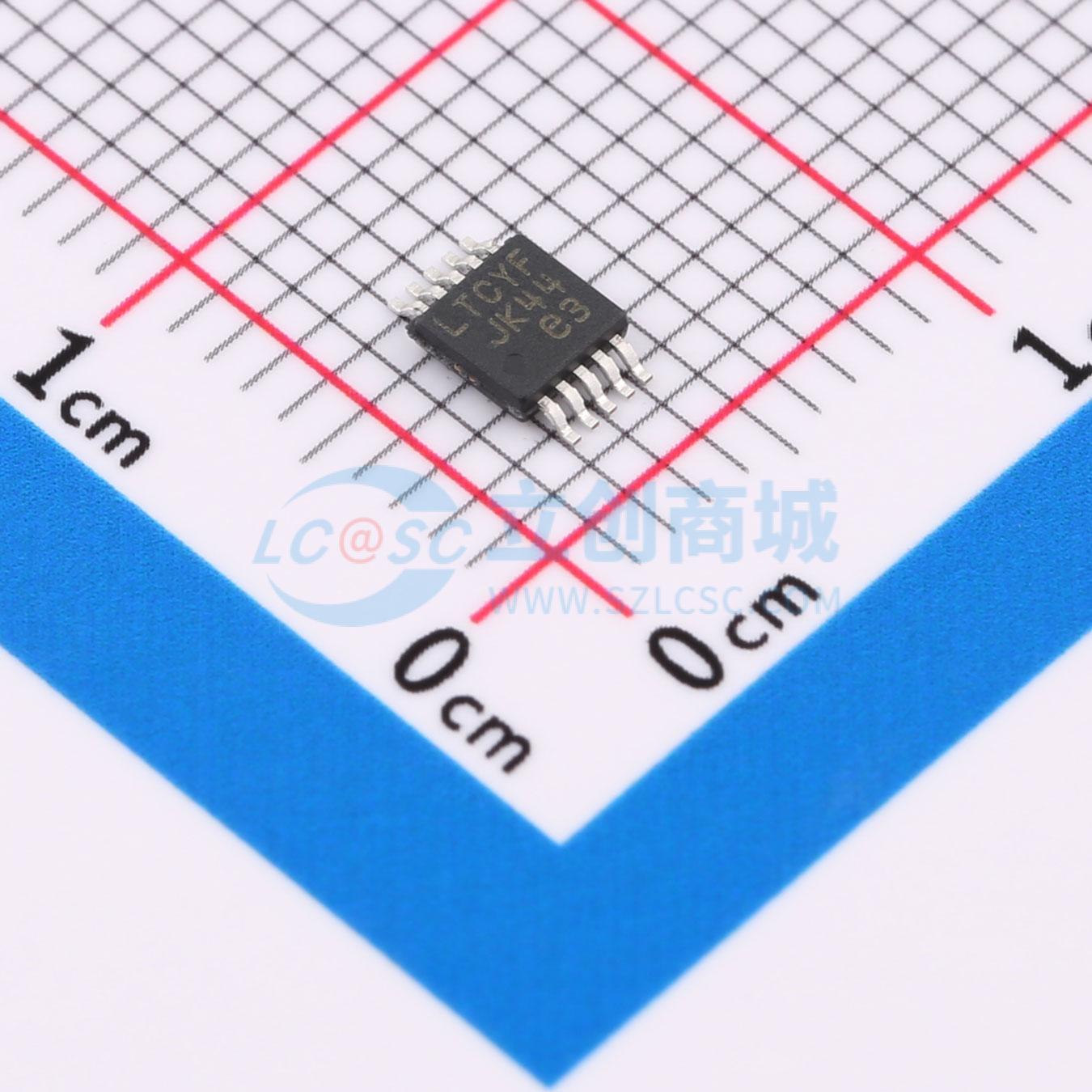

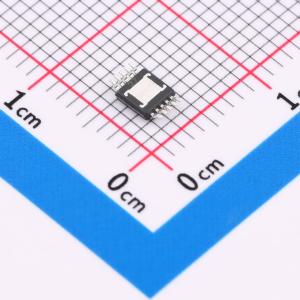

LT3685EMSE#PBF

38V、2A、2.4MHz 降压型开关稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LT3685是一款可调频率（200kHz至2.4MHz）的单片降压型开关稳压器，其工作输入电压最高可达38V，最大输入电压为60V。当输入电压（VIN）典型值高于38V（最小值为36V）时，内部过压保护电路会关断功率开关，使该器件能够安全承受60V的瞬态电压。
品牌名称: ADI(亚德诺)
商品型号: LT3685EMSE#PBF
商品编号: C580120
商品封装: MSOP-10-EP
包装方式: 管装
商品毛重: 0.178克(g)

商品参数

商品概述

LT3685 是一款可调频率（200kHz 至 2.4MHz）的单片降压开关稳压器，可以接受高达38V的工作输入电压和60V的最大输入电压。内部过压保护电路在VIN超过典型值38V（最小36V）时关闭电源开关，从而允许该部件安全承受60V的瞬态电压。芯片上集成了高效率的0.25Ω开关、升压肖特基二极管以及必要的振荡器、控制和逻辑电路。采用电流模式拓扑结构以实现快速瞬态响应和良好的环路稳定性。LT3685的高工作频率允许使用小型、低成本的电感器和陶瓷电容器，在保持解决方案总尺寸最小化的同时降低输出纹波。低电流关断模式将输入电源电流降至小于1μA，而RUN/SS引脚上的电阻和电容则提供受控的输出电压斜坡（软启动）。当VOUT达到编程输出电压的89%时，电源良好标志会发出信号。LT3685有10引脚MSOP封装和3mm x 3mm DFN封装可选，具有裸露焊盘以降低热阻。

商品特性

宽输入范围：工作电压3.6V至36V
过压锁定保护电路免受高达60V瞬态电压的影响
最大输出电流2A
可调开关频率：200kHz至2.4MHz
低关断电流：<1μA
集成升压二极管
可在250kHz至2MHz之间同步
电源良好标志
饱和开关设计：导通电阻0.25欧姆
反馈参考电压0.790V
输出电压：0.79V至20V
软启动功能
小型10引脚热增强型MSOP封装和(3mm x 3mm) DFN封装

应用领域

汽车电池调节
机顶盒
分布式电源调节
工业电源
墙壁变压器调节

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3.6V~36V
	输出电压	790mV~20V
	输出电流	2A
	开关频率	200kHz~2.4MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	10nA
	开关管(内置/外置)	内置
	输出类型	可调
