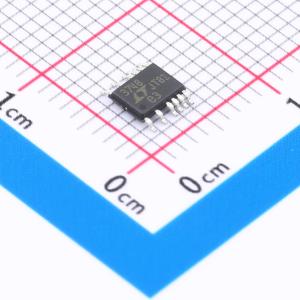

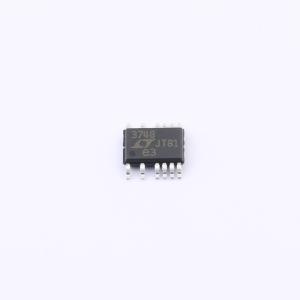

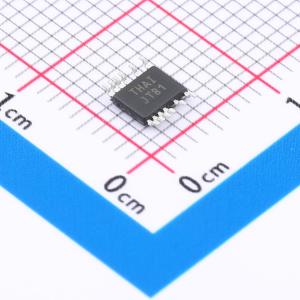

LT3748IMS#TRPBF

100V 隔离反激控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 100V 隔离型反激式控制器
品牌名称: ADI(亚德诺)
商品型号: LT3748IMS#TRPBF
商品编号: C580128
商品封装: MSOP-12
包装方式: 编带
商品毛重: 0.062克(g)

商品参数

商品概述

LT3748是一款专门为隔离式反激拓扑设计的开关稳压器控制器，具备高功率输出能力。它通过内部稳压的7V电源驱动低端外部N沟道功率MOSFET。该器件可直接从初级侧反激波形检测隔离输出电压，因此调节时无需第三绕组或光隔离器。 LT3748采用边界模式，在不影响负载调节性能的前提下，实现了小型磁性解决方案。工作频率由负载电流和变压器励磁电感决定。LT3748的栅极驱动器与合适的外部MOSFET配合使用，可在高达100V的输入电压下提供高达数十瓦的负载功率。 LT3748采用高压16引脚MSOP封装，去掉了四个引脚。

商品特性

5V至100V输入电压范围
1.9A平均栅极驱动源电流和灌电流
边界模式工作
调节无需变压器第三绕组或光隔离器
初级侧绕组反馈负载调节
用两个外部电阻设置输出电压
INNco引脚用于控制栅极驱动器电压
可编程软启动
可编程欠压锁定
提供MSOP封装
通过AEC-Q100汽车应用认证

应用领域

隔离式电信转换器
高功率汽车电源
隔离式工业电源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	-
	工作电压	5V~100V
	输出电压	12V
	输出电流	2A
	开关频率	-
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	反激式
	静态电流(Iq)	-
	开关管(内置/外置)	外置
	输出类型	固定
