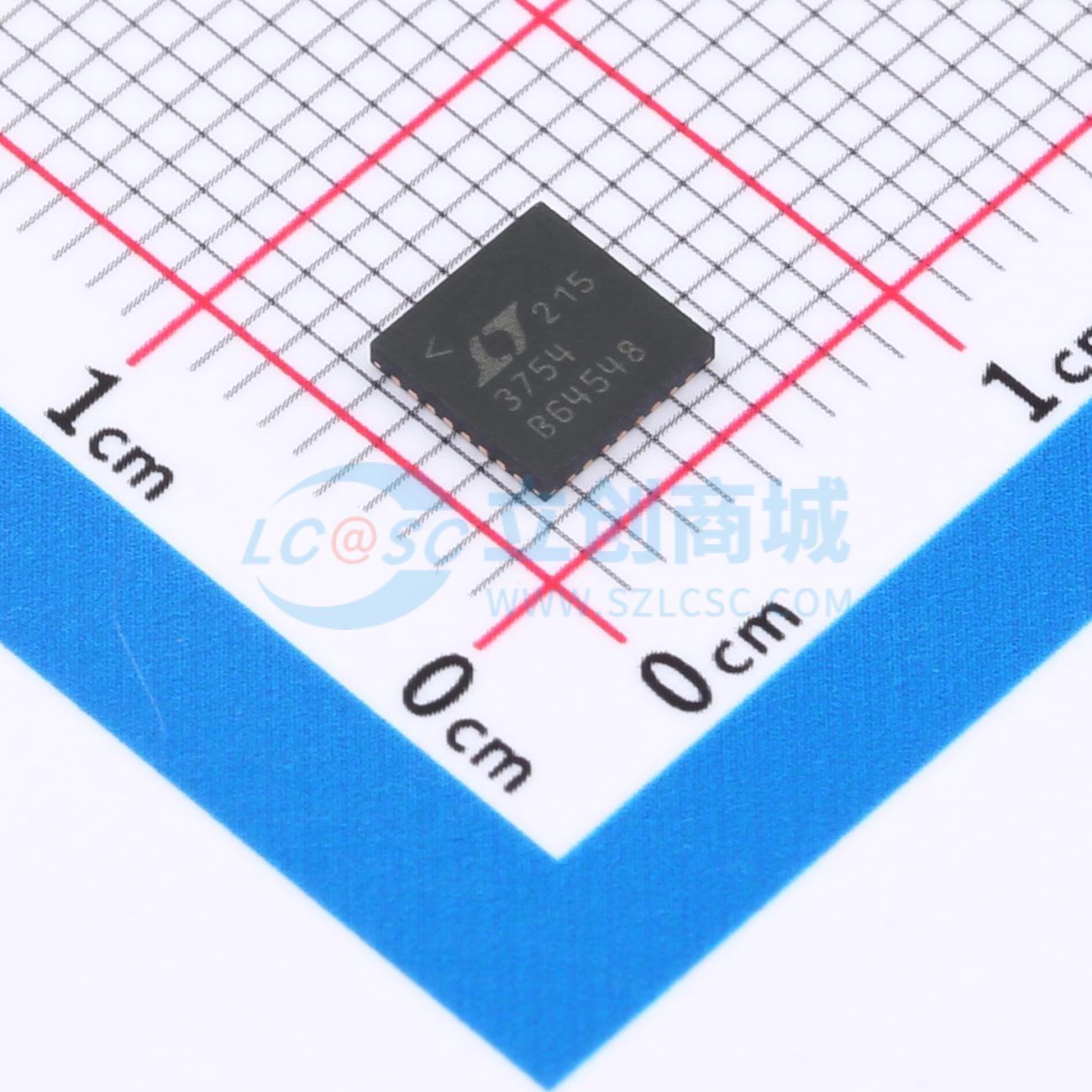

温馨提醒：图片仅供参考，商品以实物为准

LT3754EUH#PBF

16 通道 x 50mA LED 驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款16通道LED驱动器，带有升压DC/DC控制器，能够驱动高达45V的LED。每个通道包含一个精确的电流吸收器，电流匹配精度为±2.8%。通道跟随主可编程电流，允许每串LED电流在10mA至50mA之间。通道可以并联以获得更高的LED电流
品牌名称: ADI(亚德诺)
商品型号: LT3754EUH#PBF
商品编号: C580131
商品封装: QFN-32-EP(5x5)
包装方式: 管装
商品毛重: 0.07克(g)

商品参数

商品概述

LT3754 是一款16通道LED驱动器，配备升压DC/DC控制器，能够驱动高达45V的LED。每个通道包含一个精确的电流灌电流，具有±2.8%的电流匹配精度。各通道跟随一个可编程主电流，允许每串LED的电流在10mA至50mA之间调节。通道可以并联以提供更高的LED电流。输出电压根据LED正向电压的变化自动调整，以实现最佳效率，并且开路LED故障不会影响连接的LED串的操作。

LT3754 支持高达3000:1的PWM调光范围和高达25:1的模拟调光范围。工作频率可以通过单个电阻从100kHz编程到1MHz，或者同步到外部时钟。

其他特性包括：可编程的最大VOUT用于开路LED保护、开路LED故障标志、可编程的LED电流随温度降额、微功耗关断和内部软启动。LT3754 采用热增强型5mm x 5mm、32引脚QFN封装。

商品特性

最多支持45V的LED x 50mA，16通道LED驱动
宽输入电压范围：6V至40V（当V_IN连接到INTVCC时为4.5V至13V）
在20mA电流下LED电流匹配精度为±2.8%（典型值±0.7%）
真彩色PWM调光范围高达3000:1
单个电阻设置LED电流（10mA至50mA）
即使PV_N > V_OUT也能调节LED电流
输出适应LED的正向电压以实现最佳效率
故障标志及开路LED串保护
LED引脚对V_OUT短路保护
并行通道以提供更高LED电流
可编程LED电流随温度降额
准确的欠压锁定阈值，并可编程迟滞
可编程频率（100kHz至1MHz）
可同步至外部时钟

应用领域

汽车、笔记本和电视显示器背光

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(73个/管，最小起订量 1 个)

个

起订量：1 个73个/管

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	LED驱动
	类型	DC-DC
	工作电压(DC)	6V~40V
	开关频率	100kHz~1MHz
	通道数	16
	输出电流	50mA

	属性	参数值
	调光	PWM；模拟
	特性	过压保护(OVP)；短路保护(SCP)
	拓扑结构	升压
	工作温度	-40℃~+125℃
	开关管(内置/外置)	外置
	恒流精度	2.8%
