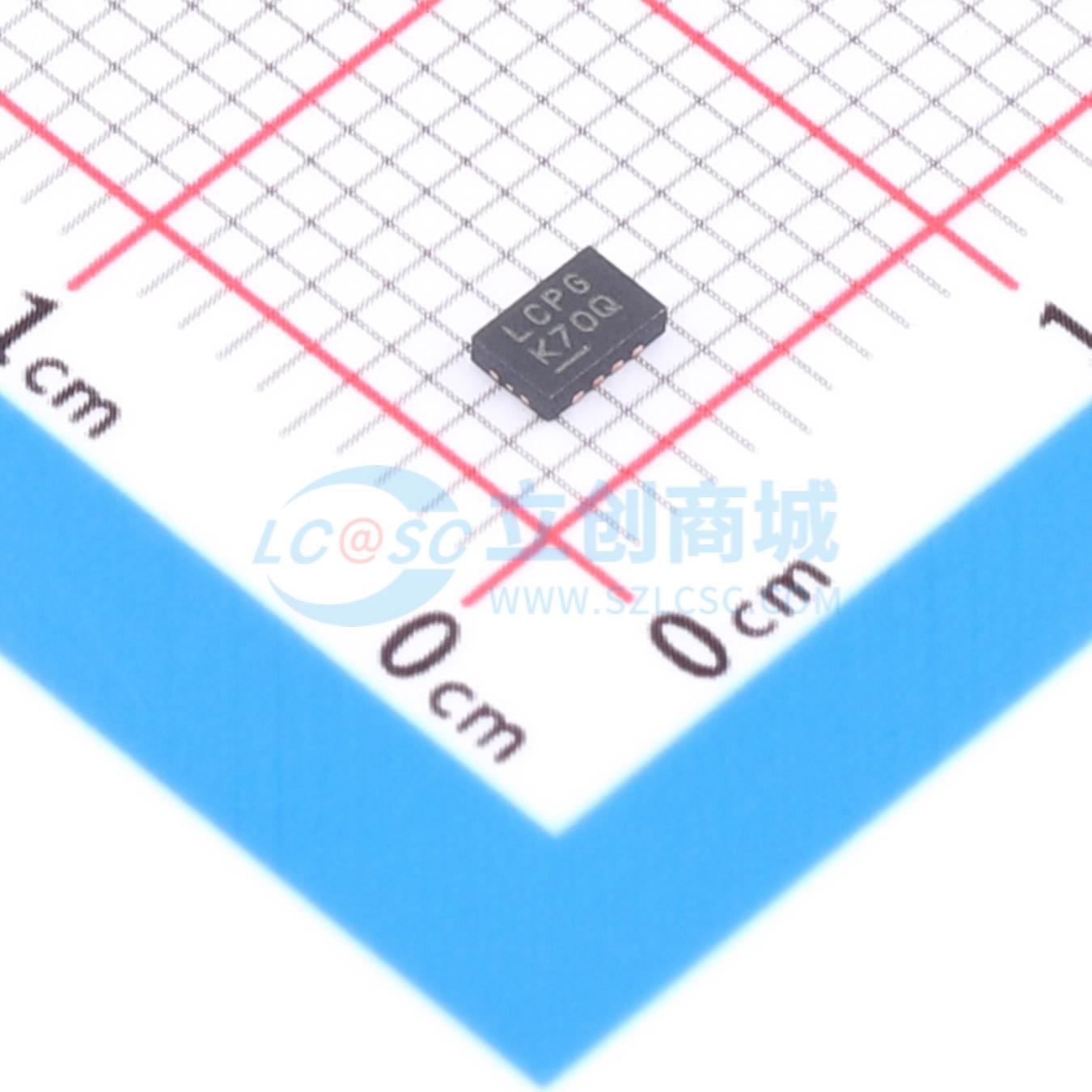

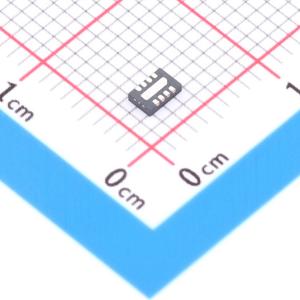

温馨提醒：图片仅供参考，商品以实物为准
LT3591EDDB#TRMPBF
采用 3mm x 2mm DFN 封装、 具有集成肖特基二极管的白光 LED 驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 该产品是一款固定频率升压型DC/DC转换器，专为从锂离子电池驱动多达十个串联的白色LED而设计。LED串联可提供相同的LED电流，确保亮度均匀，无需镇流电阻。该器件具有独特的高端LED电流检测功能，可作为“单线电流源”工作；LED串的一侧可在任意位置接地，实现更简单的单线LED连接。传统的LED驱动器使用接地电阻来检测LED电流，需要与LED串进行双线连接。高开关频率允许使用小型电感器和电容器。单引脚可同时实现关断和精确的LED调光控制。只需很少的外部组件：开路LED保护和肖特基二极管都集成在一个3mm×2mm的薄型DFN封装中。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LT3591EDDB#TRMPBF
- 商品编号
- C580106
- 商品封装
- DFN-8-EP(2x3)
- 包装方式
- 编带
- 商品毛重
- 0.036克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 工作电压(DC) | 2.5V~12V | |
| 开关频率 | 1MHz | |
| 通道数 | 1 | |
| 调光 | PWM |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 过压保护(OVP) | |
| 拓扑结构 | 升压 | |
| 工作温度 | -40℃~+85℃ | |
| 开关管(内置/外置) | 内置 | |
| 恒流精度 | 5% |
商品概述
LT3591 是一种固定频率的升压 DC/DC 转换器，专门设计用于从锂离子电池驱动多达十个串联的白光 LED。LED 的串联连接提供了相同的 LED 电流，从而实现了均匀的亮度，并消除了对平衡电阻的需求。该器件具有独特的高侧 LED 电流检测功能，使其能够作为“单线电流源”工作；LED 串的一端可以任意接地，允许使用更简单的单线 LED 连接。传统的 LED 驱动器使用接地电阻来检测 LED 电流，需要两线连接到 LED 串。
高开关频率允许使用小型电感和电容。一个引脚即可实现关断和精确的 LED 调光控制。所需的外部元件很少：开路 LED 保护和肖特基二极管都包含在一个低剖面 3mm x 2mm DFN 封装内。
商品特性
- 从3V电源驱动多达十个白色LED
- 高端检测允许“单线电流源”
- 内置肖特基二极管
- 单引脚调光和关断
- 80:1真彩PWMTM调光范围
- 42V开路LED保护
- 1MHz开关频率
- ±5%参考精度
- VIN范围：2.5V至12V
- 仅需2.2µF输出电容
- 低剖面8引脚DFN封装（3mm x 2mm x 0.75mm）
应用领域
- 手机
- PDA、手持计算机
- 数码相机
- MP3播放器
- GPS接收器
