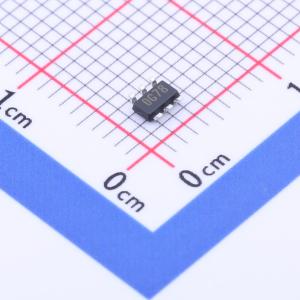

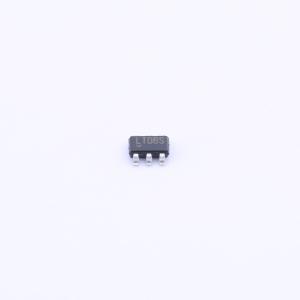

温馨提醒：图片仅供参考，商品以实物为准
LT3593ES6#TRMPBF
1MHz 白光 LED 驱动器带输出断开功能和单引脚电流编程
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 具输出断接和单引脚电流设置功能的 1MHz 白光 LED 驱动器
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LT3593ES6#TRMPBF
- 商品编号
- C580108
- 商品封装
- TSOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.022克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 工作电压(DC) | 2.7V~5.5V | |
| 开关频率 | 1MHz | |
| 通道数 | 1 | |
| 输出电流 | 20mA |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM | |
| 特性 | 过压保护(OVP) | |
| 拓扑结构 | 升压 | |
| 工作温度 | -40℃~+85℃ | |
| 开关管(内置/外置) | 内置 | |
| 恒流精度 | 5% |
商品概述
LT3593是一种升压DC/DC转换器，设计用于从锂离子电池驱动多达十个串联的白光LED。LED的串联连接提供了相同的LED电流，并消除了对平衡电阻的需求。该器件具有独特的高侧LED电流检测功能，使其能够作为“单线电流源”工作，其中LED串的低侧可以返回到任何地方的地。其他特性包括关断时的输出断开、开路LED保护以及1针关断/LED电流控制。通过内部计数器和5位DAC切换CTRL引脚来调整LED电流。
商品特性
- 从3V电源驱动多达十个白色LED
- 单引脚关断和电流编程
- 关断时LED断开
- 32:1线性亮度控制范围
- V_IN范围：2.7V至5.5V
- 全量程输出电流精度±5%
- 低关断电流：3μA
- 1MHz开关频率
- 仅需1μF输出电容
- 小型6引脚DFN（2mm x 2mm x 0.75mm）和6引脚SOT-23封装
应用领域
- 手机
- 数码相机
- PDA，手持电脑
- MP3播放器
- GPS接收机
