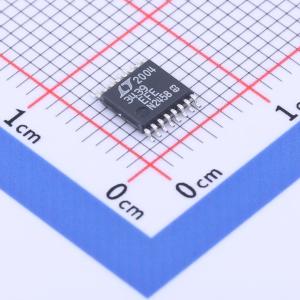

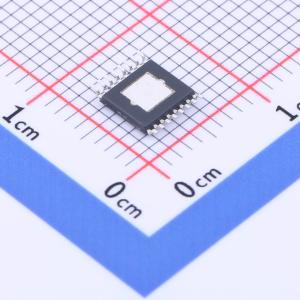

温馨提醒：图片仅供参考，商品以实物为准

LT3439EFE#TRPBF

摆率受控的超低噪声 1A 隔离式 DC/DC 变压器驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款推挽式直流/直流变压器驱动器，可降低传导和辐射电磁干扰 (EMI)。通过控制输出开关电压和电流的转换速率，实现超低噪声和 EMI。转换速率可由用户调节，以优化输出噪声与效率。可将高频谐波含量降低多达 40dB，而效率仅略有下降。包含两个 1A 限流电源开关，确保在重载下启动。还包括一个振荡器，可与外部时钟同步，以便更精确地定位开关谐波。保护功能包括限流、欠压锁定、热关断和交叉传导防止电路。采用带有外露背面的 16 引脚热增强型 TSSOP 封装。
品牌名称: ADI(亚德诺)
商品型号: LT3439EFE#TRPBF
商品编号: C580056
商品封装: TSSOP-16-EP
包装方式: 编带
商品毛重: 0.186克(g)

商品参数

商品概述

LT3439是一款推挽式DC/DC变压器驱动器，可降低传导和辐射电磁干扰（EMI）。通过控制输出开关的电压和电流转换速率，可实现超低噪声和EMI。转换速率可由用户调节，以优化输出噪声与效率的平衡。LT3439可将高频谐波含量降低多达40dB，而效率仅有轻微下降。 LT3439包含两个1A限流功率开关，以确保在重载情况下启动。它还包含一个振荡器，可与外部时钟同步，以便更精确地定位开关谐波。保护功能包括限流、欠压锁定、热关断和防交叉导通电路。

商品特性

降低传导和辐射EMI
单电阻控制输出开关电压和电流转换速率
防交叉导通电路
两个1A限流功率开关
低最小电源电压：2.8V
低关断电流：<20μA
50%占空比
20kHz至250kHz振荡器频率
可同步至300kHz
过流和过温保护

应用领域

低噪声隔离电源
无线电和电信电源
分布式电源
医疗仪器
精密仪器
低噪声灯丝电源
低噪声5V至5V推挽式DC/DC变压器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升降压型
	工作电压	2.8V~17.5V
	输出电流	1A
	开关频率	250kHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	-
	输出通道数	1
	拓扑结构	推挽式
	开关管(内置/外置)	内置
	输出类型	-
