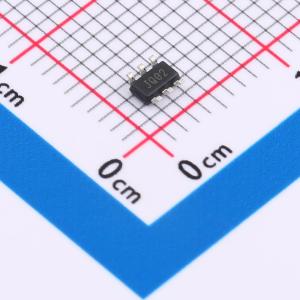

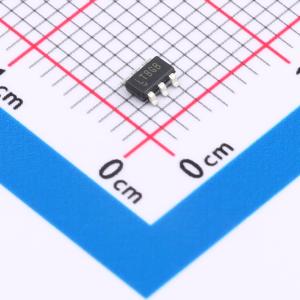

温馨提醒：图片仅供参考，商品以实物为准

LT3462AES6#TRMPBF

集成肖特基的反相1.2MHz/2.7MHz DC/DC转换器

品牌名称: ADI(亚德诺)
商品型号: LT3462AES6#TRMPBF
商品编号: C580058
商品封装: TSOT-23-6L
包装方式: 编带
商品毛重: 0.026克(g)

商品参数

商品概述

LT3462/LT3462A 是通用型固定频率电流模式反相 DC/DC 转换器。两款器件均集成了肖特基二极管和低 VCESAT 开关，可减小转换器尺寸并降低元件成本。LT3462 的开关频率为 1.2MHz，而 LT3462A 的开关频率为 2.7MHz。这些高开关频率允许使用小型、低成本、低高度的电容器和电感器。 LT3462/LT3462A 采用双电感反相拓扑结构，可对输入和输出电流进行滤波。使用陶瓷电容时，可实现接近 1mVP-P 的极低输出电压纹波。固定频率开关确保输出纯净，无电荷泵解决方案中常见的低频噪声。40V 开关允许双电感拓扑结构的 VIN 至 VOUT 压差高达 38V。

商品特性

集成肖特基整流器
固定频率 1.2MHz/2.7MHz 工作
极低噪声：1mVP-P 输出纹波
低 VCESAT 开关：250mA 时为 270mV
5V 输入时可提供 100mA 的 -5V 输出
3.3V 输入时可提供 30mA 的 -12V 输出
基于地的 FB 输入，输入偏置电流低
低阻抗（40Ω）1.265V 基准输出
高输出电压：高达 -38V
宽输入范围：2.5V 至 16V
使用小型表面贴装元件
低关断电流：<10μA
薄型（1mm）SOT - 23（ThinSOT）封装
仅 LT3462A 采用 8 引脚 DFN（2mm×2mm×0.75mm）封装

应用领域

CCD 偏置
LCD 偏置
GaAs FET 偏置
通用负电压电源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	-
	工作电压	2.5V~16V
	输出电压	-38V~-1.265V
	输出电流	250mA
	开关频率	2.7MHz

	属性	参数值
	工作温度	-40℃~+85℃@(TA)
	同步整流	否
	输出通道数	1
	拓扑结构	反相式
	开关管(内置/外置)	内置
	输出类型	-
