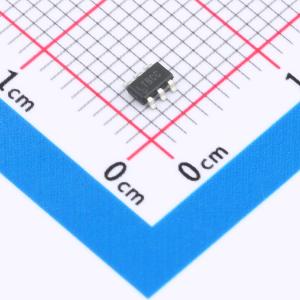

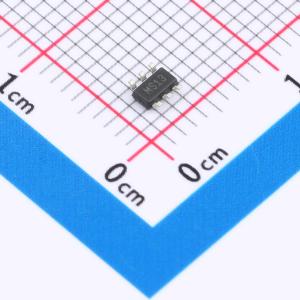

温馨提醒：图片仅供参考，商品以实物为准

LT3467AES6#TRMPBF

集成软启动功能的1.1A升压型DC/DC转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LT3467/LT3467A 开关稳压器将一个 42V、1.1A 的开关与软启动功能相结合。它与 LT1930 引脚兼容，其低 VCESAT 双极型开关使该器件能够在小尺寸封装内提供高电流输出。LT3467 的开关频率为 1.3MHz，允许使用体积小、成本低且高度低的电感器和电容器
品牌名称: ADI(亚德诺)
商品型号: LT3467AES6#TRMPBF
商品编号: C580065
商品封装: TSOT-23-6
包装方式: 编带
商品毛重: 0.0912克(g)

商品参数

商品概述

LT3467/LT3467A开关稳压器将一个42V、1.1A的开关与软启动功能相结合。它与LT1930引脚兼容，其低VCESAT双极型开关使该器件能够在小尺寸封装内提供高电流输出。LT3467的开关频率为1.3MHz，允许使用小型、低成本和低高度的电感器和电容器。LT3467A的开关频率为2.1MHz，允许使用更小的元件。通过可编程软启动功能可消除启动时的高浪涌电流。单个外部电容器可设置电流斜坡速率。恒定频率电流模式PWM架构可产生低且可预测的输出噪声，易于滤波。 LT3467/LT3467A上的高压开关额定电压为42V，使这些器件非常适合高达40V的升压转换器以及SEPIC和反激式设计。在SEPIC设计中，LT3467可从3.3V电源产生高达540mA的5V电压，或从四节碱性电池产生450mA的5V电压。LT3467A可从3.3V电源产生高达430mA的5V电压，或从3.3V电源产生135mA的15V电压。LT3467/LT3467A采用低外形（1mm）6引脚SOT - 23封装和3mm×2mm的小型DFN封装。

商品特性

1.3MHz开关频率（LT3467）
2.1MHz开关频率（LT3467A）
低VCESAT开关：1.1A时为330mV
高输出电压：高达40V
宽输入范围：2.4V至16V
专用软启动引脚
3.3V输入时可输出540mA的5V电压（LT3467）
3.3V输入时可输出430mA的5V电压（LT3467A）
5V输入时可输出270mA的12V电压（LT3467）
5V输入时可输出260mA的12V电压（LT3467A）
使用小型表面贴装元件
低关断电流：<1μA
与LT1930和LT1613引脚兼容
低外形（1mm）ThinSOT封装
低外形（0.75mm）8引脚3mm×2mm DFN封装

应用领域

数码相机
白光LED电源
手机
医疗诊断设备
本地5V或12V电源
TFT - LCD偏置电源
xDSL电源

数据手册PDF

放大查看下载PDF

优惠活动

9折

购买数量

(500个/圆盘，最小起订量 1 个)

个

起订量：1 个500个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	2.4V~16V
	输出电压	1.255V~40V
	输出电流	1.1A
	开关频率	2.1MHz

	属性	参数值
	工作温度	-40℃~+85℃@(TJ)
	同步整流	否
	输出通道数	1
	拓扑结构	升压式
	开关管(内置/外置)	内置
	输出类型	可调
