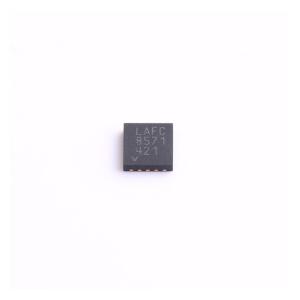

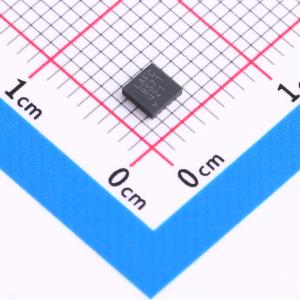

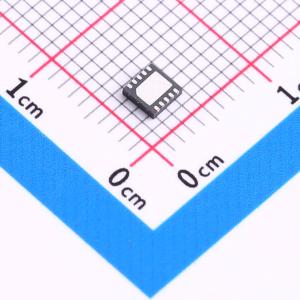

温馨提醒：图片仅供参考，商品以实物为准

LT3463EDD#PBF

具肖特基二极管的双通道、微功率 DC/DC 转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是双微功率 DC/DC 转换器，内置肖特基二极管，采用 10 引脚 3mm x 3mm DFN 封装。负向和正向转换器有 250mA 电流限制。正向转换器也有 250mA 限制，而负向转换器有 400mA 限制。两个器件的输入电压范围为 2.4V 至 15V，适用于各种应用。每个转换器的静态电流仅为 20μA，关断时降至 1μA 以下。限流、固定关断时间控制方案可节省工作电流，在宽负载电流范围内实现高效率。42V 开关可轻松产生高达 ±40V 的高压输出，无需使用昂贵的变压器。300ns 的低关断时间允许使用小型、薄型电感和电容，以在对空间敏感的便携式应用中最小化占用空间和成本。
品牌名称: ADI(亚德诺)
商品型号: LT3463EDD#PBF
商品编号: C580060
商品封装: DFN-10-EP(3x3)
包装方式: 管装
商品毛重: 0.229512克(g)

商品参数

商品概述

LT3463/LT3463A 是具有内部肖特基二极管的双微功率 DC/DC 转换器，采用 10 引脚 3mm x 3mm DFN 封装。负转换器和正转换器的电流限制为 250mA。LT3463A 的正转换器也具有 250mA 的电流限制，而负转换器的电流限制为 400mA。这两种器件的输入电压范围为 2.4V 至 15V，使其适用于各种应用。每个转换器的静态电流仅为 20μA，在关断时降至 1μA 以下。一种电流限制、固定关断时间控制方案可节省工作电流，从而在广泛的负载电流范围内实现高效率。42V 开关使得无需使用昂贵的变压器即可轻松生成高达 ±40V 的高压输出。300ns 的低关断时间允许使用小型、低剖面电感器和电容器，以在空间敏感的便携式应用中最小化占位面积和成本。

商品特性

生成稳压的正负输出
低静态电流：活动模式下每个转换器20µA，关断模式下<1µA
内置42V电源开关
内置42V肖特基二极管
低 VCESAT 开关：在150mA时为180mV
输入电压范围：2.4V至15V
高输出电压：高达±40V
低剖面（0.8mm）3mm x 3mm DFN 封装

应用领域

CCD 偏压
LCD 偏压
手持计算机
数码相机

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	2.4V~15V
	输出电压	1.25V~40V
	输出电流	320mA；180mA
	工作温度	0℃~+70℃@(TA)

	属性	参数值
	同步整流	否
	输出通道数	2
	拓扑结构	升压式；反相式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
