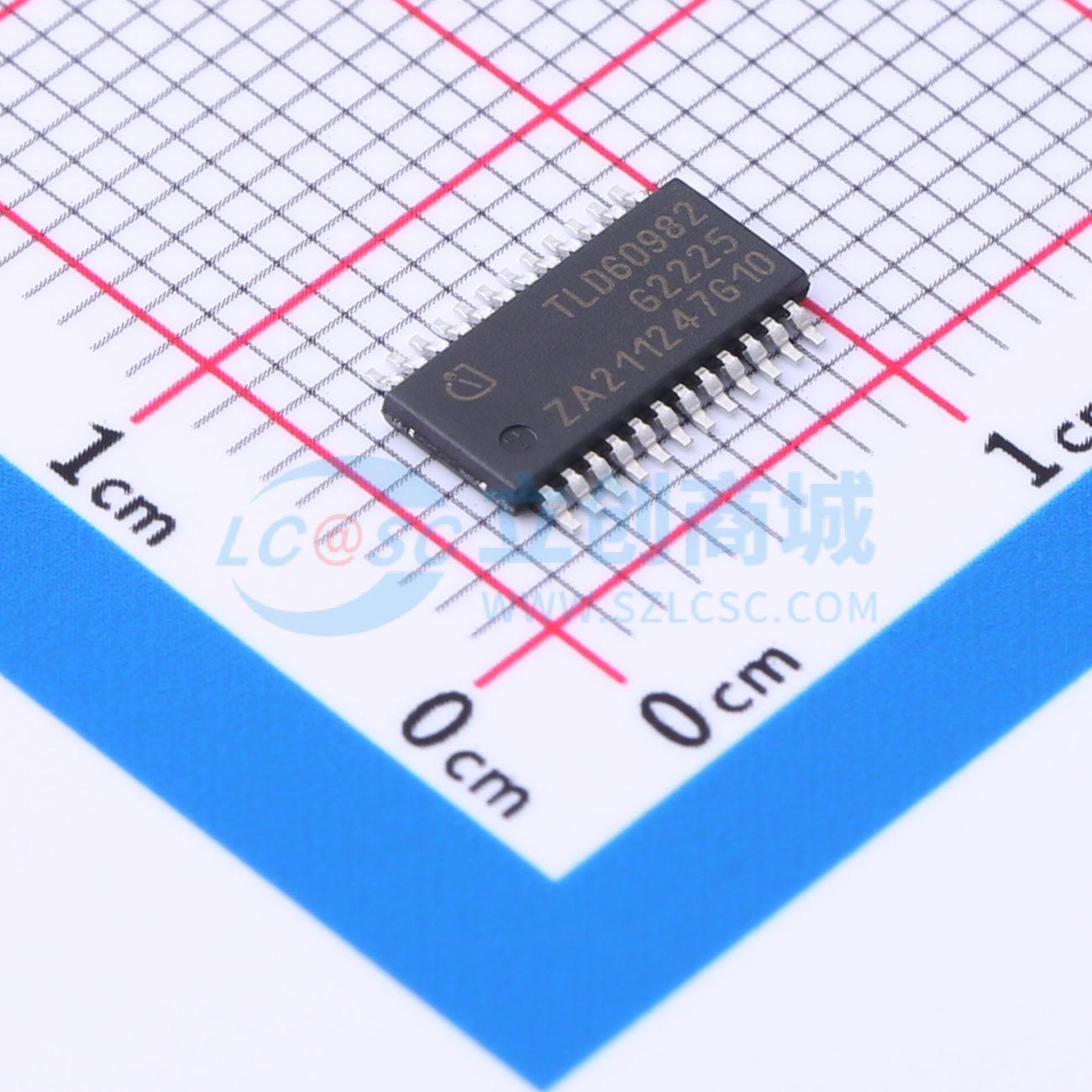

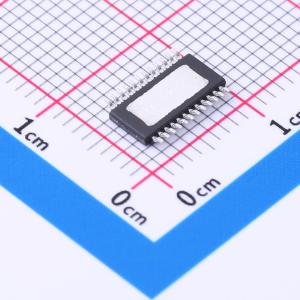

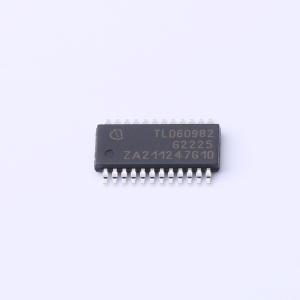

TLD60982ESXUMA2

TLD6098-2ES 是一款专为LED应用设计的双通道多拓扑DC-DC控制器，内置保护功能以实现紧凑型LED驱动器。两个通道产生的输出电流是独立的，并通过峰值电流控制环路进行调节。内部斜坡补偿用于避免高占空比（例如高于50%）时的次谐波振荡。在整个工作温度范围内，电流精度优于3.5%（未进行模拟调整）。轨到轨电流检测放大器提供了灵活性，可以选择所需的拓扑结构来为超过20个白光LED（输出电压高达70V）的LED串供电。开关频率可以通过外部电阻从100kHz调整到500kHz。也可以与外部时钟同步。该设备甚至集成了扩频调制器，以轻松满足电磁辐射标准。TLD6098-2ES 的每个通道都可以驱动一个外部PMOS用于调光和保护。为此，TLD6098-2ES 的每个通道都包含一个由 DC/PWM1,2 引脚上的模拟电压控制的PWM发生器。生成的PWM信号具有从0到100%可调的占空比，分辨率为10位，频率范围可编程从150Hz到750Hz。在同一 DC/PWMI1,2 引脚上，也可以使用数字PWM信号。

• 双通道设备
• 宽输入电压范围（高达58V）和输出电压范围（高达70V）
• 开关频率范围从100kHz到500kHz，并可通过外部时钟源在2.2MHz下同步
• 优化了电磁兼容性的设备
• 模拟调节输入
• 过压、对地短路、过流、开环反馈及过温诊断输出
• 带有增强调光功能的PMOS栅极驱动器用于调光和保护
• LED电流精度±3.5%
