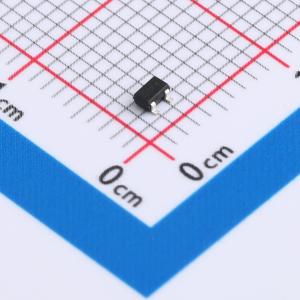

温馨提醒：图片仅供参考，商品以实物为准
BAR6404WH6327XTSA1
BAR6404WH6327XTSA1
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 该RF PIN二极管专为需要承受大RF电压的低失真开关而设计，适用于高达3 GHz的频率。其标称50μm的I区宽度与典型1.55μs的载流子寿命相结合，使二极管具有低正向电阻和低失真特性。
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- BAR6404WH6327XTSA1
- 商品编号
- C5311586
- 商品封装
- SOT-323-3(SC-70)
- 包装方式
- 编带
- 商品毛重
- 0.495克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频开关 | |
| 频率 | 1MHz~3GHz | |
| 隔离度 | 18.6dB |
| 属性 | 参数值 | |
|---|---|---|
| 插入损耗 | 0.24dB | |
| 工作温度 | -55℃~+125℃ |
商品概述
这款成本优化的射频PIN二极管专为需要承受大射频电压的低失真开关而设计，最适用于高达3 GHz的频率。其标称50 μm的I区宽度，结合典型1.55 μs的载流子寿命，使该二极管具备低正向电阻和低失真特性。
商品特性
- 低信号失真，载流子寿命trr = 1.55 μs（典型值）
- 在电压VR = 0且频率f ≥ 1 GHz时，电容极低，C = 0.25 pF（典型值）
- 在正向电流IF = 10 mA、频率f = 100 MHz时，正向电阻低，RF = 2.2 Ω（典型值）
- 采用行业标准SOT323 - 3封装（2.1 mm×2 mm×0.9 mm）
- 无铅、符合RoHS标准且无卤
应用领域
- 针对低偏置电流射频和高速接口开关及衰减器进行优化
- 无线通信
- 高速数据网络
