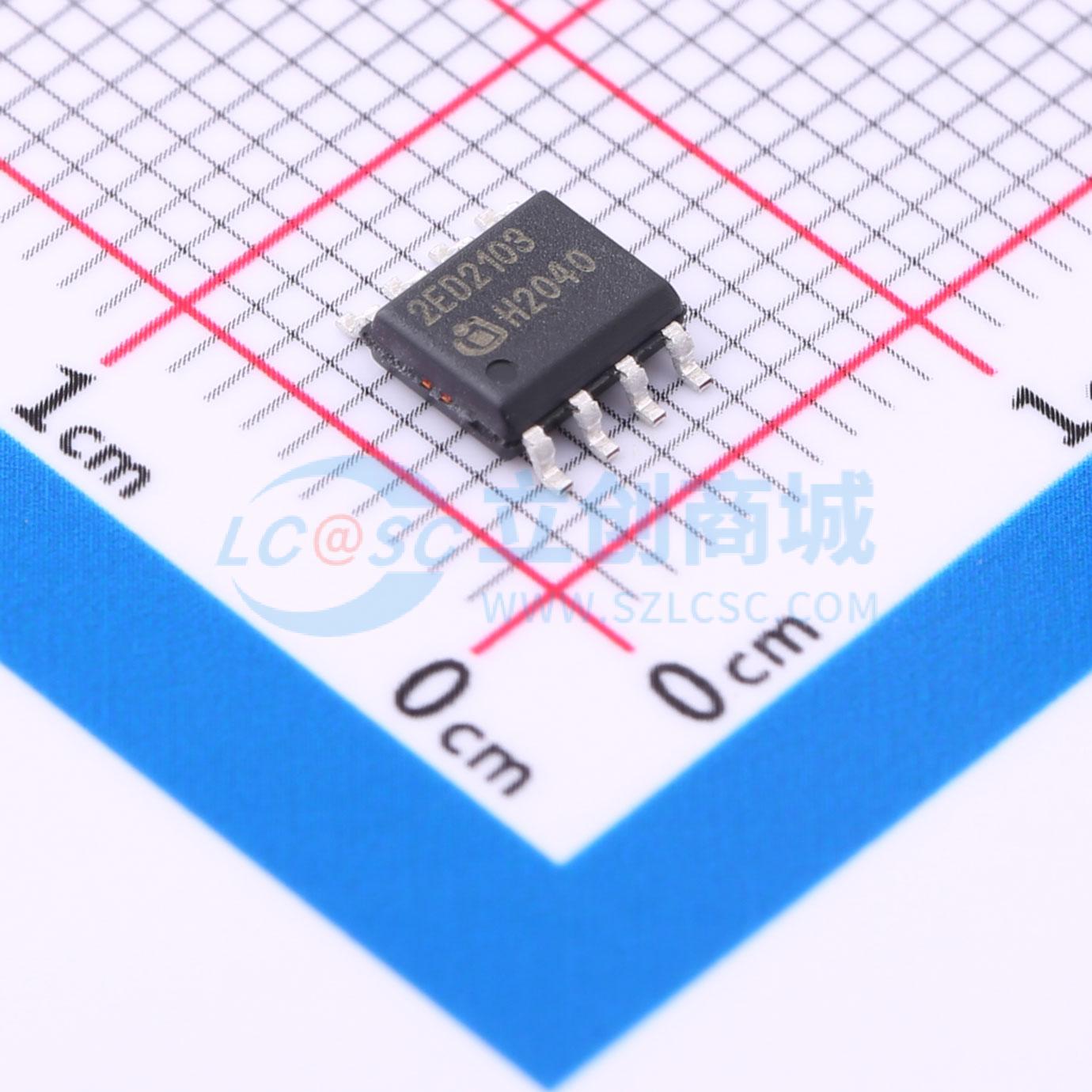

2ED2103S06FXUMA1

2ED2103S06F 是一款高压、高速功率 MOSFET 和 IGBT 驱动器，具备独立的高端和低端参考输出通道。它具有出色的耐用性和抗干扰能力，在 VS 引脚（VCC = 15 V）承受高达 -11 VDC 的负瞬态电压时，仍能维持工作逻辑。该器件不存在任何寄生晶闸管结构，因此在所有温度和电压条件下都不会出现寄生闩锁现象。逻辑输入与标准 CMOS 或 LSTTL 输出兼容，最低支持 3.3 V 逻辑。输出驱动器采用高脉冲电流缓冲级设计，可将驱动器的交叉导通降至最低。浮动通道可用于在高端配置中驱动 N 沟道功率 MOSFET、SiC MOSFET 或 IGBT，最高工作电压可达 650 V。

• 英飞凌独特的薄膜绝缘体上硅（SOI）技术
• 具备 -100 V 的负 VS 瞬态电压抗扰度
• 浮动通道专为自举操作设计，工作电压（VS 节点）最高可达 + 650 V
• 最大自举电压（VB 节点）为 + 675 V
• 集成超快速、低电阻自举二极管
• VS 引脚逻辑工作电压最低可达 –11 V
• 输入负电压耐受能力为 -5 V
• 两个通道均具备独立的欠压锁定功能
• 带迟滞的施密特触发器输入
• 兼容 3.3 V、5 V 和 15 V 输入逻辑
• 最大电源电压为 25 V
• DSO-8 封装，符合 RoHS 标准
• 最大延迟匹配为 10 ns
• 传播延迟为 90 ns

• 在各种电力电子应用中驱动 IGBT、增强型 N 沟道 MOSFET
• 驱动配备 TRENCHSTOP™ IGBT6 或 600 V EasyPACK™ 模块的电机驱动器、通用逆变器
• 驱动配备 RCD 系列 IGBT、TRENCHSTOP™ 系列 IGBT 或等效功率级的制冷压缩机、电磁炉及其他大型家用电器
• 驱动使用低压 OptiMOS™ MOSFET 或等效功率级的电池供电小型家用电器，如电动工具、吸尘器
• 用于工业开关电源（SMPS）的离线 AC-DC 电源中的图腾柱、半桥和全桥转换器，配备高压 CoolMOS™ 超结 MOSFET 或 TRENCHSTOP™ H3 和 WR5 IGBT 系列
• 配备 CoolMOS™ 超结 MOSFET 的高功率 LED 和 HID 照明
• 电动汽车（EV）充电站和电池管理系统
• 在上述应用中驱动 650 V SiC MOSFET
