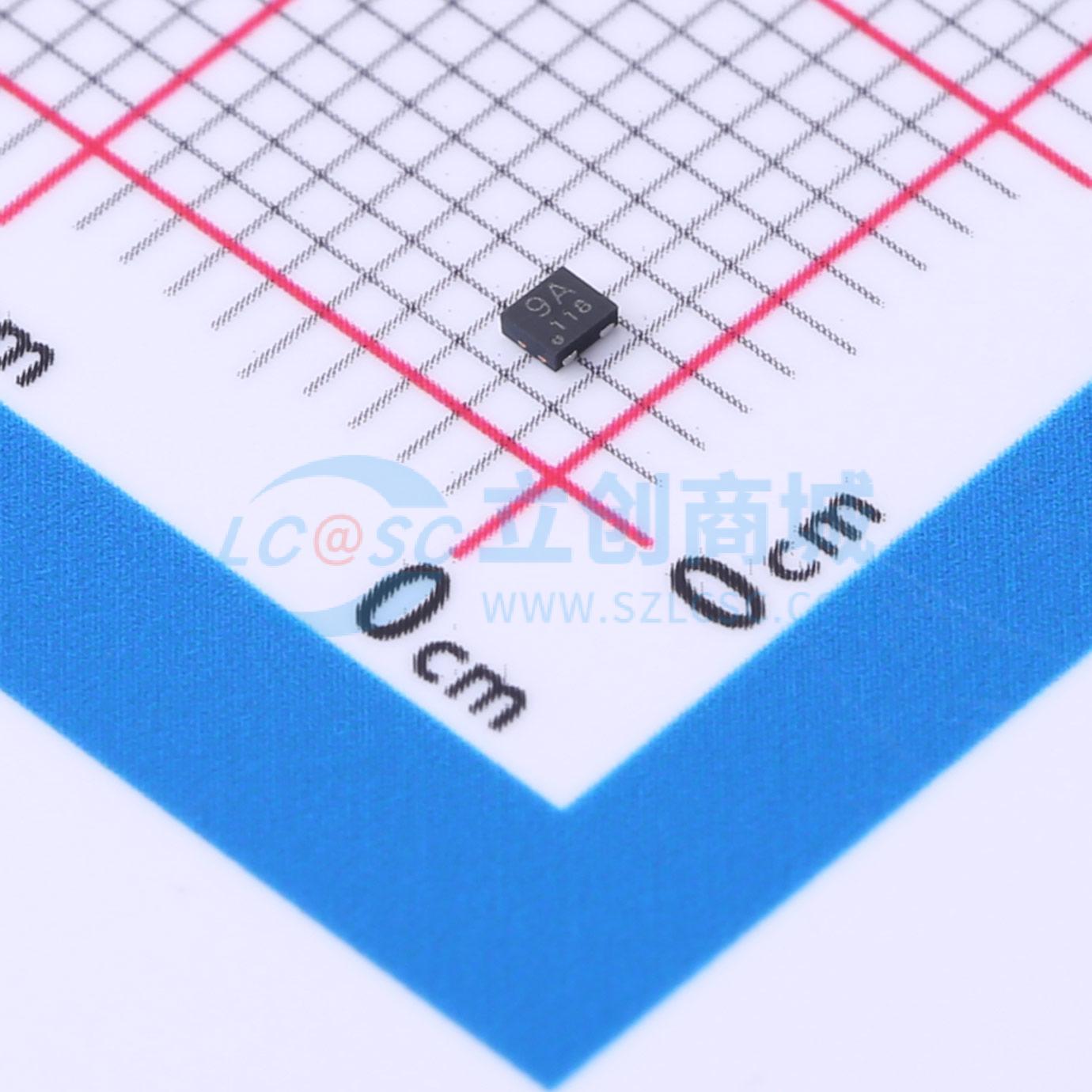

温馨提醒：图片仅供参考，商品以实物为准
BAV99QCZ
BAV99QCZ
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Nexperia(安世)
- 商品型号
- BAV99QCZ
- 商品编号
- C5311559
- 商品封装
- DFN1412D-3
- 包装方式
- 编带
- 商品毛重
- 0.035克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 开关二极管 | |
| 二极管配置 | - | |
| 耗散功率(Pd) | 335mW | |
| 整流电流 | 215mA | |
| 直流反向耐压(Vr) | 100V |
| 属性 | 参数值 | |
|---|---|---|
| 正向压降(Vf) | 855mV@10mA | |
| 非重复峰值浪涌电流 (Ifsm) | - | |
| 反向电流(Ir) | 500nA@80V | |
| 反向恢复时间(Trr) | - | |
| 工作结温范围 | - |
商品概述
双系列高速开关二极管，采用超小型DFN1412D - 3（SOT8009）无引脚表面贴装器件（SMD）塑料封装，具有可侧焊侧翼。
商品特性
- 高开关速度：反向恢复时间trr ≤ 4 ns
- 低漏电流
- 反向电压VR ≤ 100 V
- 低电容Cd ≤ 2 pF
- 超小型SMD塑料封装
- 封装高度低至0.5 mm
- 适用于焊点的自动光学检测（AOI）
- 与传统有引脚SMD封装相比，占用空间更小
应用领域
- 高速开关
- 通用开关
- 反极性保护
- 空间受限应用
