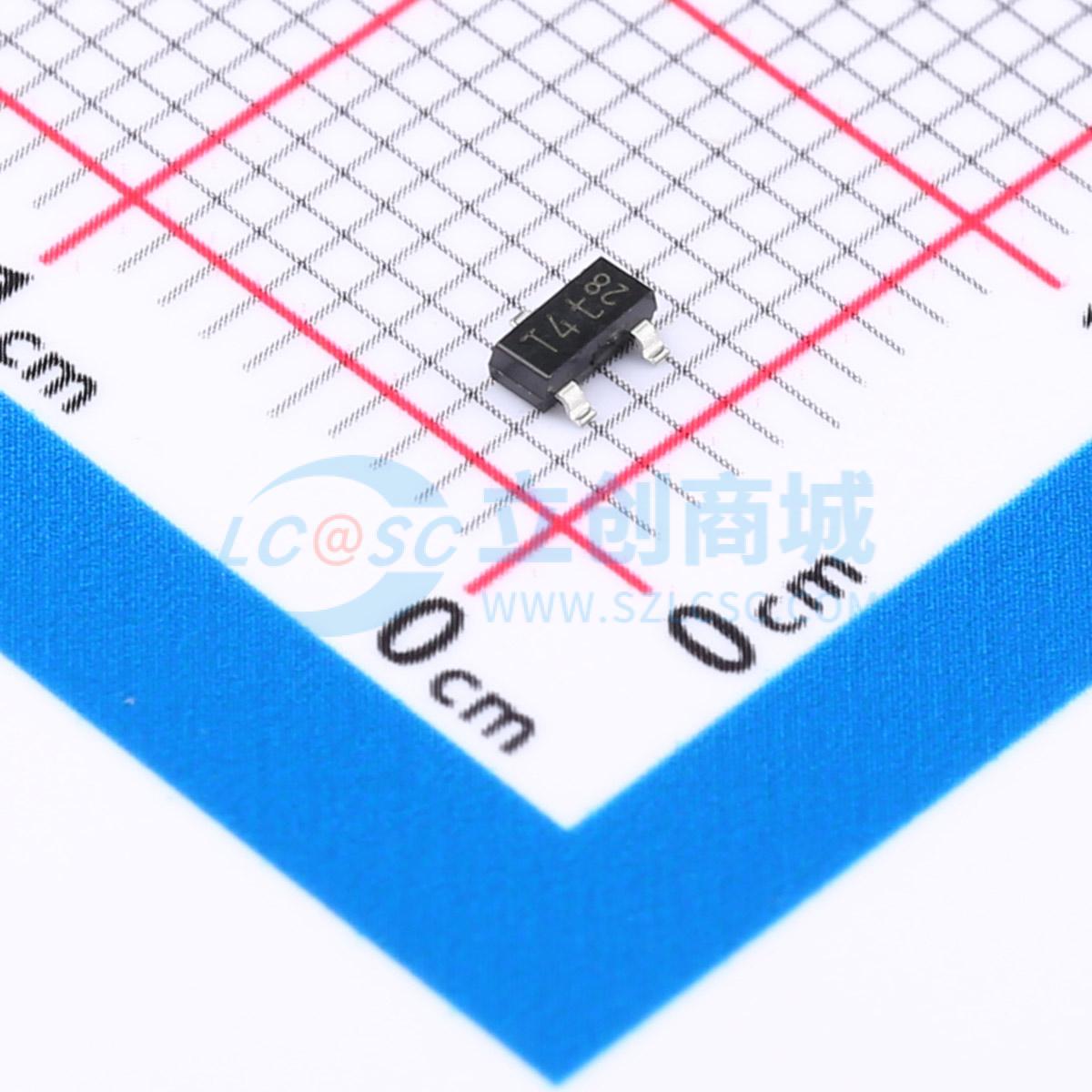

温馨提醒：图片仅供参考，商品以实物为准
PESD2IVN48T-QR
ESD 48V截止 峰值浪涌电流：3.5A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 采用小型SOT23（TO - 236AB）表面贴装器件（SMD）塑料封装的ESD保护器件，旨在保护两条汽车车载网络总线线路，使其免受静电放电（ESD）和其他瞬态现象对24V和48V板级网络造成的损坏。
- 品牌名称
- Nexperia(安世)
- 商品型号
- PESD2IVN48T-QR
- 商品编号
- C5311565
- 商品封装
- TO-236AB
- 包装方式
- 编带
- 商品毛重
- 0.062克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 48V | |
| 钳位电压 | 67V | |
| 峰值脉冲电流(Ipp) | 3.5A@8/20us | |
| 击穿电压 | 56V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1nA | |
| 通道数 | 双路 | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 7.1pF |
商品概述
采用小型SOT23（TO - 236AB）表面贴装器件（SMD）塑料封装的ESD保护器件，旨在保护两条汽车车载网络总线线路，使其免受静电放电（ESD）和其他瞬态现象对24V和48V板级网络造成的损坏。
商品特性
- 反向关断电压：VRWM = 48 V
- 低钳位电压：在IPPM = 3.5 A时，VCL = 67 V
- 典型二极管电容匹配：ΔCd/Cd = 0.5 %
- 低电容以改善信号完整性：Cdt yp = 7.1 pF
- 高达30 kV的ESD保护（IEC 61000 - 4 - 2；ISO 10605；C = 330 pF，R = 330 Ω）
- 低泄漏电流：lRM < 1 nA
- 符合AEC - Q101标准，推荐用于汽车应用
应用领域
- CAN/CAN - FD
- LIN
- FlexRay
- SENT
