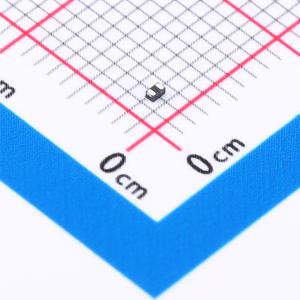

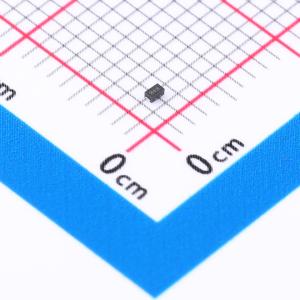

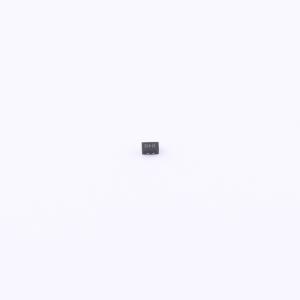

温馨提醒：图片仅供参考，商品以实物为准
PESD5V0C1BLS-QYL
双向ESD 5V截止 峰值浪涌电流：6.5A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 超低电容双向静电放电（ESD）保护二极管，属于TrEOS保护系列。该器件采用小型无引脚DFN1006BD - 2（SOD882BD）表面贴装器件（SMD）塑料封装，具有可焊侧沿。该器件旨在保护一条汽车车内网络总线线路免受ESD和其他瞬态现象造成的损坏。
- 品牌名称
- Nexperia(安世)
- 商品型号
- PESD5V0C1BLS-QYL
- 商品编号
- C5311564
- 商品封装
- DFN1006-2(SOD-882)
- 包装方式
- 编带
- 商品毛重
- 0.05克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 5.4V | |
| 峰值脉冲电流(Ipp) | 6.5A@8/20us | |
| 击穿电压 | 8V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 50nA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.3pF |
商品概述
超低电容双向静电放电（ESD）保护二极管，属于TrEOS保护系列。该器件采用小型无引脚DFN1006BD - 2（SOD882BD）表面贴装器件（SMD）塑料封装，具有可焊侧沿。该器件旨在保护一条汽车车内网络总线线路免受ESD和其他瞬态现象造成的损坏。
商品特性
- 单线路双向ESD保护
- 超低电容：Cd < 0.3 pF
- 从15 kV开始提供ESD保护（IEC 61000 - 4 - 2；ISO10605）
- 深度回滞特性，动态电阻为0.35欧姆
- 具有可焊侧沿的DFN1006BD - 2封装
- 通过AEC - Q101认证，推荐用于汽车应用
应用领域
- 汽车环境中车内网络线路的ESD保护
- 超高速数据线，如汽车用USB 3.2或HDMI 2.0低压差分信号（LVDS）线路
- 汽车影音监视器、显示屏和摄像头
