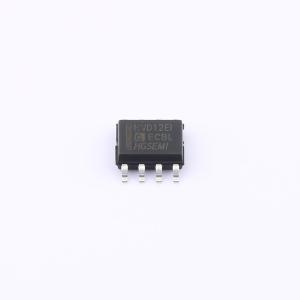

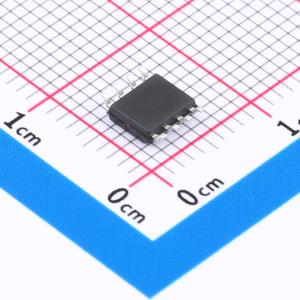

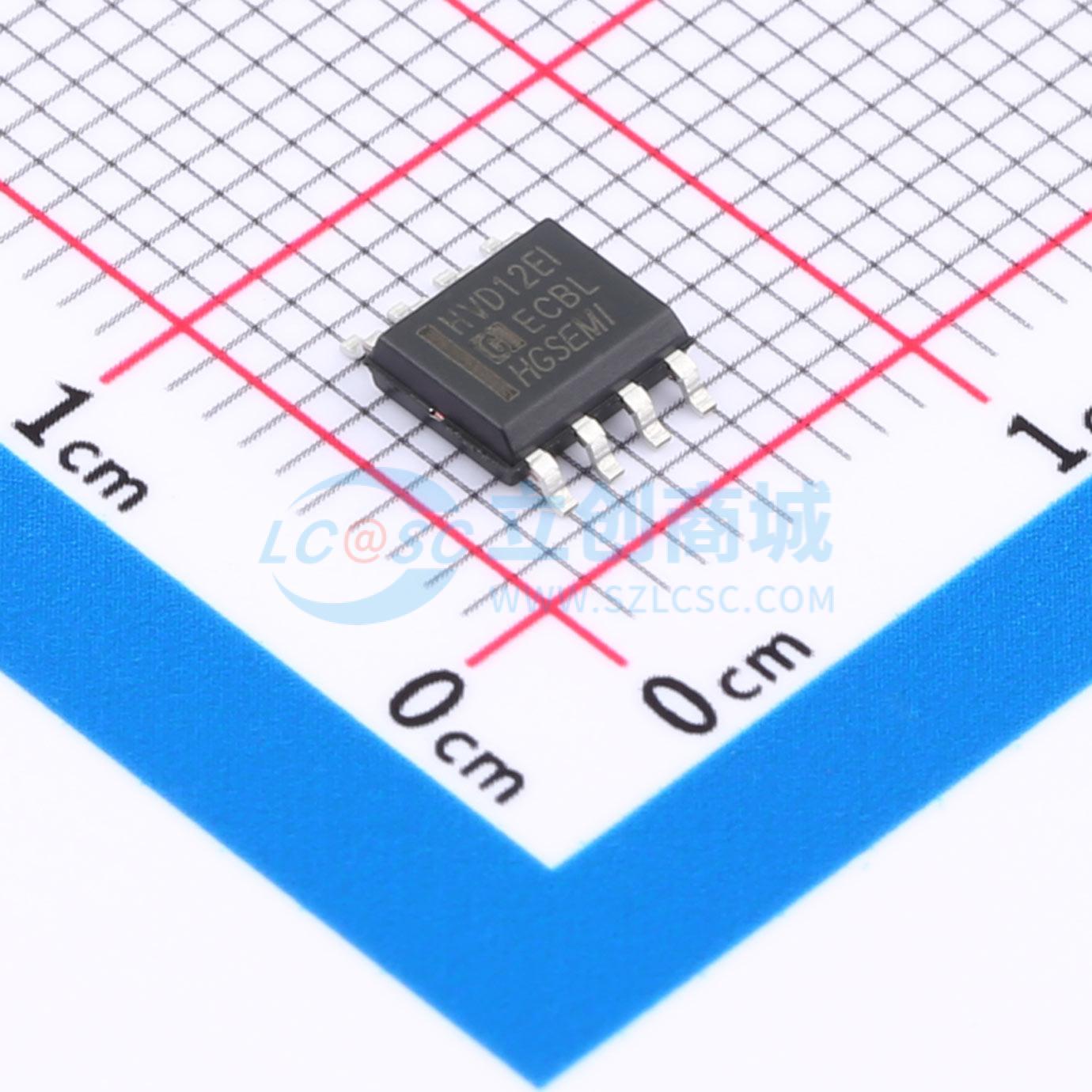

SN65HVD12EIM/TR
60mA 3.6V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 线性稳压器(LDO)
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- SN65HVD12EIM/TR
- 商品编号
- C5310772
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.21克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | - | |
| 工作电压 | 3.6V | |
| 输出电压 | - | |
| 输出电流 | 60mA | |
| 电源纹波抑制比(PSRR) | - |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 1uA | |
| 特性 | 过热保护 | |
| 工作温度 | -40℃~+85℃ | |
| 输出极性 | - | |
| 输出通道数 | - |
商品概述
SN65HVD10、SN65HVD11和SN65HVD12将一个三态差分线路驱动器和差分输入线路接收器相结合，采用单一3.3V电源供电。它们专为平衡传输线设计，符合或超过ANSI标准TIA/EIA - 485 - A和ISO 8482:1993。 这些差分总线收发器是单片集成电路，专为多点总线传输线上的双向数据通信而设计。 驱动器和接收器分别具有高电平有效和低电平有效的使能端，可通过外部连接在一起用作方向控制。 通过禁用驱动器和接收器，可实现极低的器件待机电源电流。 驱动器差分输出和接收器差分输入在内部连接，形成一个差分输入/输出（I/O）总线端口，当驱动器禁用或VCC = 0时，该端口对总线的负载最小。这些器件具有较宽的正负共模电压范围，适用于同线通信应用。
商品特性
- 采用3.3V电源供电
- 总线引脚ESD保护超过16 kV HBM
- 提供1/8单位负载选项（总线上最多可连接256个节点）
- 针对1 Mbps、10 Mbps和32 Mbps的信号速率，提供可选的驱动器输出转换时间
- 符合或超过ANSI TIA/EIA - 485 - A的要求
- 总线引脚具有–7 V至12 V的短路保护
- 低电流待机模式……典型值为1 µA
- 开路、空闲总线和短路总线故障安全接收器
- 热关断保护，适用于热插拔应用的无干扰上电和掉电保护
应用领域
- 数字电机控制
- 电表
- 机箱间互连
- 电子安全站
- 工业过程控制
- 楼宇自动化
- 销售点（POS）终端和网络
