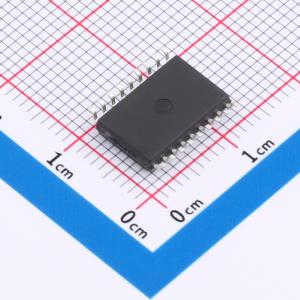

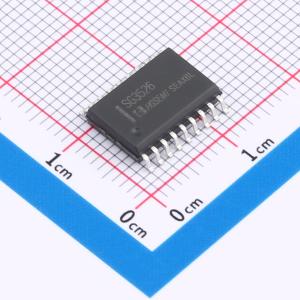

温馨提醒：图片仅供参考，商品以实物为准
SG3526M/TR
8V~35V
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- SG3526是一款高性能脉冲宽度调制器集成电路，适用于固定频率开关稳压器及其他功率控制应用。该集成电路包含的功能有：温度补偿电压基准、锯齿波振荡器、误差放大器、脉冲宽度调制器、脉冲计量与导向逻辑，以及两个大电流图腾柱输出，非常适合高速驱动功率场效应管（FET）的电容。
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- SG3526M/TR
- 商品编号
- C5310774
- 商品封装
- SOP-18
- 包装方式
- 编带
- 商品毛重
- 1.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | - | |
| 工作电压 | 8V~35V | |
| 开关频率 | 1Hz~400kHz | |
| 输出电流 | 100mA | |
| 耗散功率(Pd) | 1000mW | |
| 最大占空比 | 49% |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | - | |
| 拓扑结构 | 推挽式；反激式；半桥式 | |
| 功能特性 | 欠压保护(UVP)；过流保护(OCP)；软启动 | |
| 工作温度 | 0℃~+70℃ | |
| 工作模式 | PWM 调制 | |
| 输出电压 | - | |
| 反馈方式 | - |
商品概述
SG3526是一款高性能脉冲宽度调制器集成电路，适用于固定频率开关稳压器和其他功率控制应用。 该集成电路包含的功能有：温度补偿电压基准、锯齿波振荡器、误差放大器、脉冲宽度调制器、脉冲计量与控制逻辑，以及两个大电流图腾柱输出，非常适合高速驱动功率场效应管的电容。 额外的保护功能包括软启动和欠压锁定、数字式电流限制、双脉冲抑制、可调死区时间，以及用于单脉冲计量的数据锁存器。所有数字控制端口都与TTL和B系列CMOS兼容。低电平有效逻辑设计允许轻松进行线或连接，以实现最大的灵活性。该器件的多功能性使其能够实现变压器耦合。
商品特性
- 8.0V至35V工作电压
- 5.0V ± 1%微调基准电压
- 1.0Hz至400KHz振荡器频率范围
- 双源/漏电流输出：± 100mA
- 数字式电流限制
- 可编程死区时间
- 欠压锁定
- 单脉冲计量
- 可编程软启动
- 宽电流限制共模范围
- 保证6单元同步
