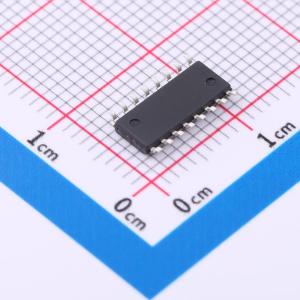

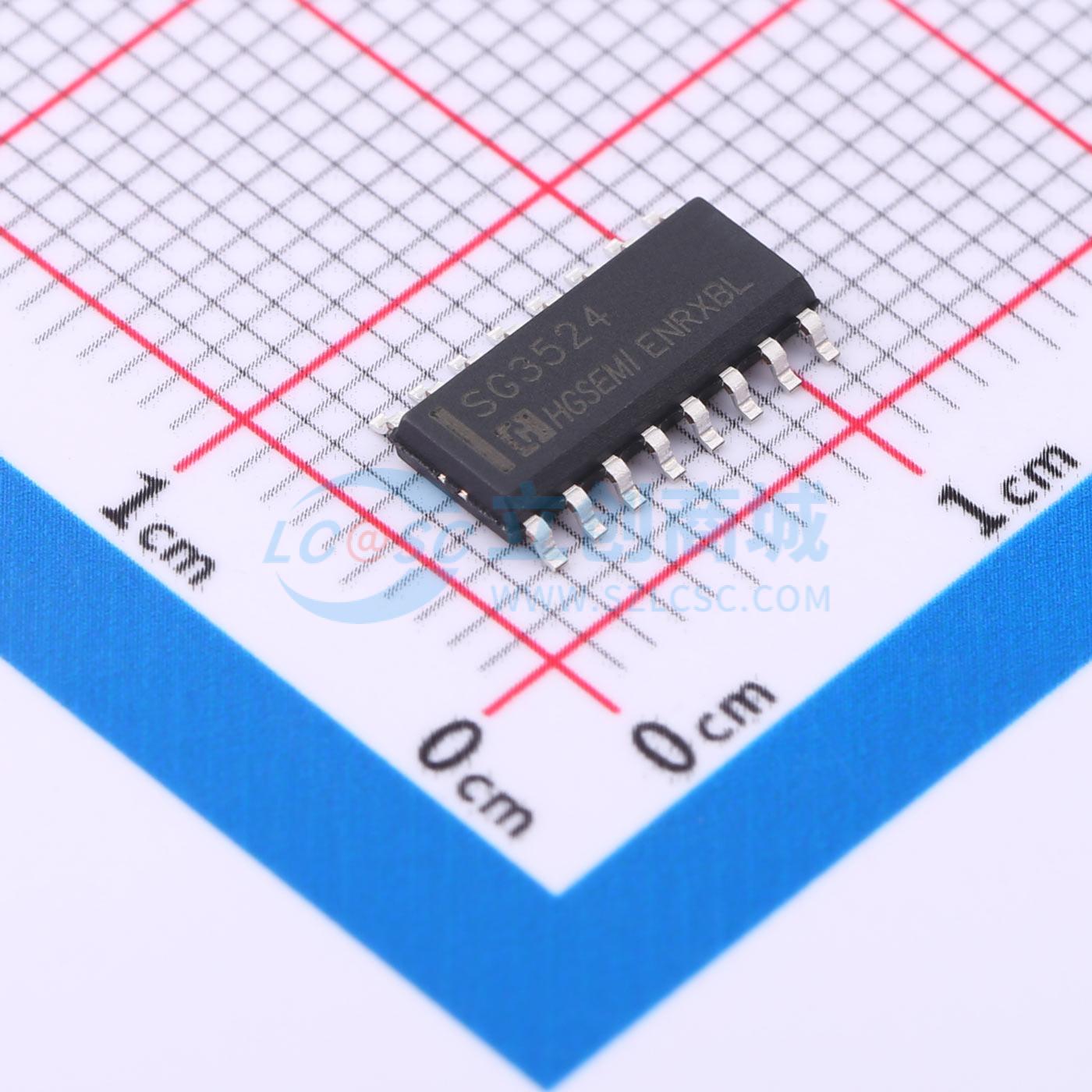

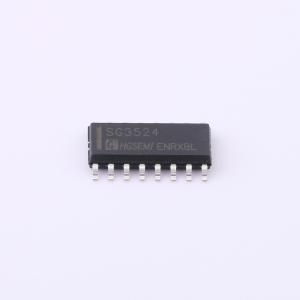

SG3524M/TR
调节脉冲宽度调制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 脉宽调制控制电路 SG3524 是用于开关电源的脉冲宽度调制电路。其内部包含一基准电压源、误差放大器、振荡器、脉宽调制、脉宽控制触发器、双路交替输出、电流限制电路和关断电路。 该电路可以用于任何极性的开关电源控制，变压器耦合 DC-DC 开关电源，变压器增压和极性转换，以及其他电源应用。
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- SG3524M/TR
- 商品编号
- C5310775
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.31克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 工作电压 | 8V~40V |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | 0℃~+70℃ |
商品概述
SG3524 是用于开关电源的脉冲宽度调制电路。其内部包含一基准电压源、误差放大器、振荡器、脉宽调制、脉宽控制触发器、双路交替输出、电流限制电路和关断电路。 该电路可以用于任何极性的开关电源控制，变压器耦合 DC-DC 开关电源，变压器增压和极性转换，以及其他电源应用。 SG3524 工作温度为 0°C 到 +70°C。
商品特性
- 带有 5V 基准电压源。
- 100Hz~300kHz 的振荡频率范围。
- 良好的外部同步功能。
- 含有两路 50mA 的输出。
- 含有电流限制电路。
- 完整的 PWM 控制电路。
- 单端或推挽输出。
- 电源电流总消耗小于 10mA。
应用领域
- 单端输出应用（终端输出控制可达 0~90%的占空比）
- 推挽输出应用
