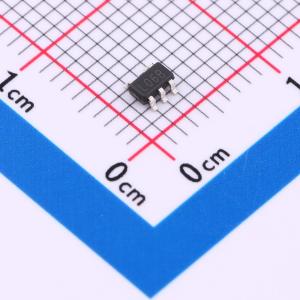

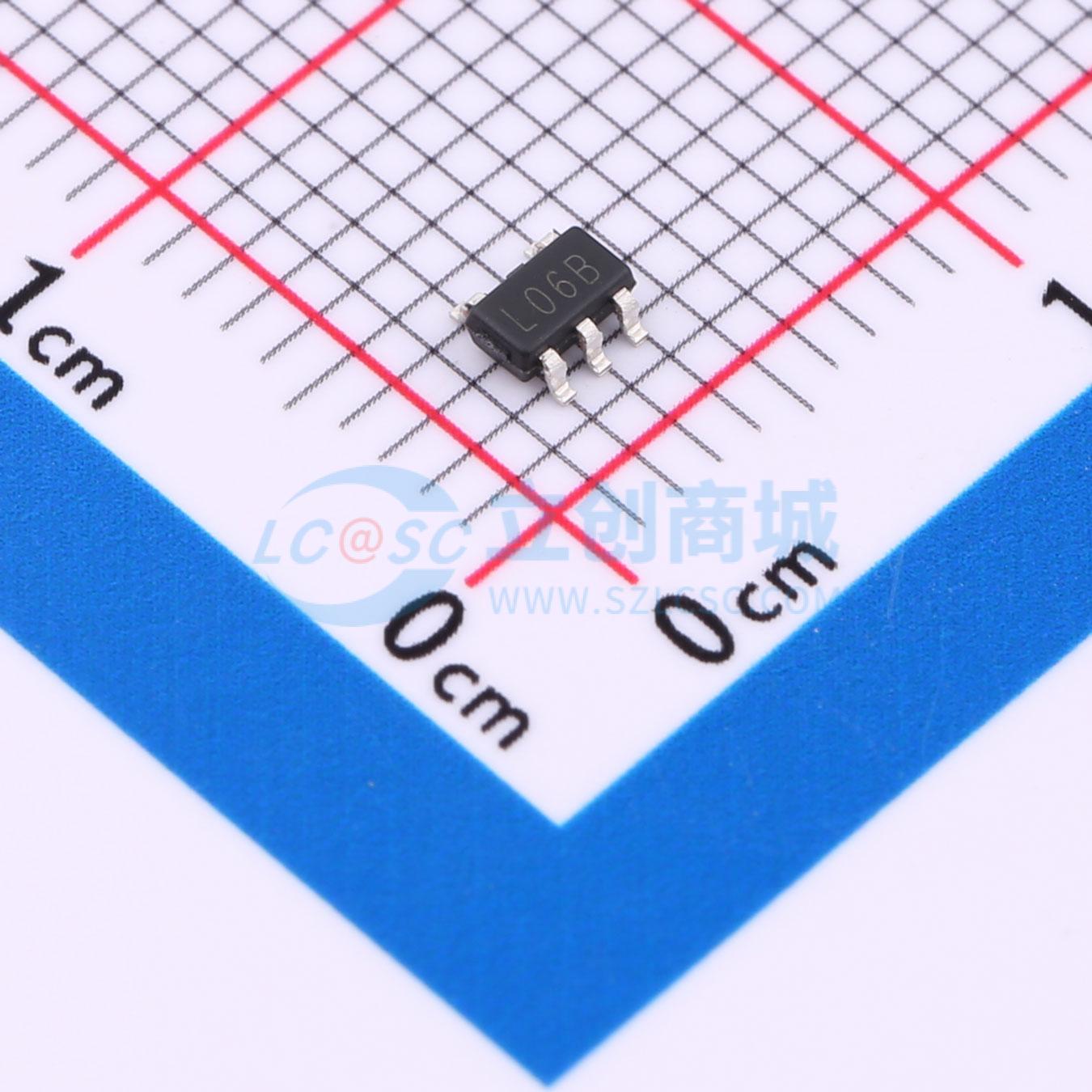

温馨提醒：图片仅供参考，商品以实物为准
LP2980AIM5-ADJ/TR
50mA 16V
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 具有使能功能的 50mA、16V、低压降稳压器
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- LP2980AIM5-ADJ/TR
- 商品编号
- C5310801
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.052333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | - | |
| 工作电压 | 16V | |
| 输出电压 | - | |
| 输出电流 | 50mA | |
| 电源纹波抑制比(PSRR) | 63dB@(1kHz) | |
| 压差 | 120mV |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 1uA | |
| 噪声 | - | |
| 功能特性 | 过流保护；热关断 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
LP2980是一款50mA固定输出电压稳压器，专为满足电池供电应用的需求而设计。采用优化的VIP™（垂直集成PNP）工艺，LP2980在所有对电池供电设计至关重要的规格方面均提供无与伦比的性能： 压差：在50mA负载下典型值为120mV，在1mA负载下典型值为7mV。 接地引脚电流：在50mA负载下典型值为375µA，在1mA负载下典型值为80µA。 睡眠模式：当ON/OFF引脚拉低时，静态电流小于1µA。 尺寸尽可能小：SOT - 23和微型SMD封装占用的电路板空间极小。 元件数量最少：稳压器输出端仅需1µF的外部电容。 精确输出：可提供公差为0.5%的输出电压（A级）。标准产品有5.0V、3.3V和3.0V版本。
商品特性
- 超低压差
- 输出电压精度0.5%（A级）
- 保证50mA输出电流
- 尺寸尽可能小（SOT - 23、微型SMD封装）
- 仅需1µF外部电容
- 关断时静态电流<1µA
- 在所有负载电流下接地引脚电流低
- 高峰值电流能力（典型值150mA）
- 宽电源电压范围（最大16V）
- 对电源和负载的动态响应快
- 在宽频率范围内输出阻抗低
- 过温/过流保护
- 结温范围为 - 40°C至 + 125°C
应用领域
- 手机
- 掌上电脑/笔记本电脑
- 个人数字助理（PDA）
- 摄像机
- 个人立体声设备
- 相机
