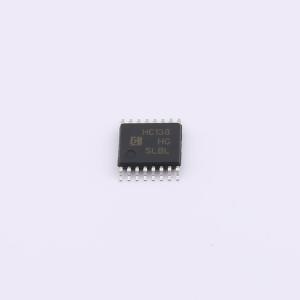

74HC138MT/TR

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 74HC138 是一款高速CMOS 反相输出的8 位译码器。可接受3 位二进制加权地位（A、B、C）输入，实现8 位并行输出;带有一个高有效的使能端（G1）和2 个低有效的使能端（G2A(overline)、G2B(overline)），可以实现多级芯片并行扩展输出。任选一个低有效使能输入端作为数据输入，而把其余的使能输入端作为选通端，则74HC138 亦可充当一个8 输出多路分配器。
品牌名称: HGSEMI(华冠)
商品型号: 74HC138MT/TR
商品编号: C5310806
商品封装: TSSOP-16
包装方式: 编带
商品毛重: 0.22484克(g)

商品参数

	属性	参数值
	传播延迟(tpd)	24ns@5.0V,16pF
	静态电流(Iq)	5uA
	功能	反向

商品概述

74HC138是一款高速CMOS反相输出的8位译码器。可接受3位二进制加权地位（A、B、C）输入，实现8位并行输出;带有一个高有效的使能端（G1）和2个低有效的使能端（G2A（上划线）、G2B（上划线）），可以实现多级芯片并行扩展输出。任选一个低有效使能输入端作为数据输入，而把其余的使能输入端作为选通端，则74HC138亦可充当一个8输出多路分配器。

商品特性

低输入电流：≤1uA
低静态功耗：Icc≤5.0uA,@VCC=6V
宽工作电压范围：2.0V to 6.0V
传播延迟时间：典型值20ns
复合使能输入，可轻松实现多级扩展
封装形式：DIP-16、SOP-16、TSSOP-16、QFN-16

应用领域

8位译码器或扩展8位并行输出译码器
自动化工程控制

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 5 个)

个

起订量：5 个2500个/圆盘

总价金额：

￥ 0.00

近期成交7单

	属性	参数值
	商品目录	信号开关/编解码器/多路复用器
	类型	解码器
	工作电压	2V~6V
	工作温度	-40℃~+85℃
