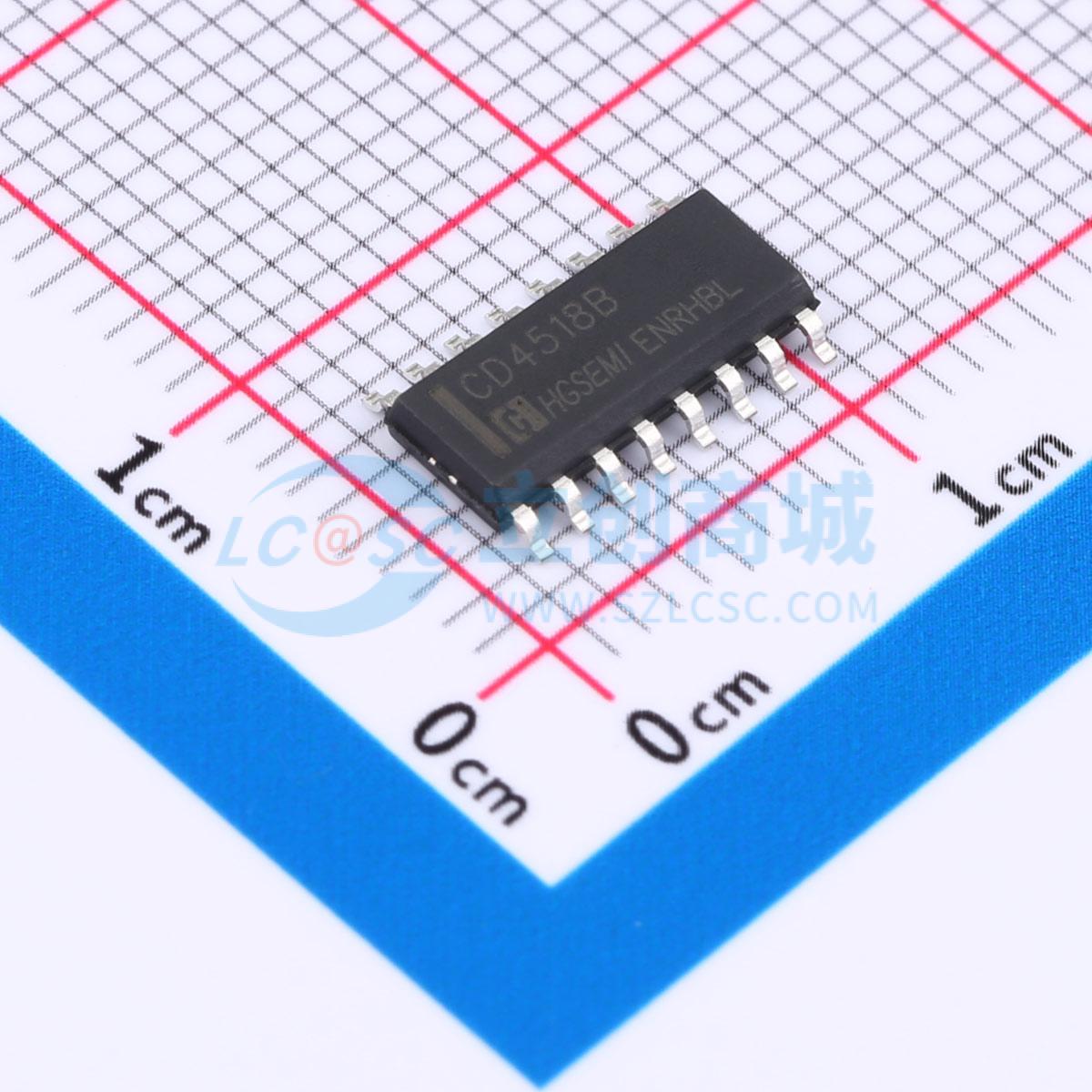

CD4518BM/TR
双BCD向上计数器和双二进制向上计数器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CMOS 双路 BCD 加法计数器
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- CD4518BM/TR
- 商品编号
- C5310785
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.31克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 计数器/分频器 | |
| 逻辑类型 | 10分频 | |
| 计时方向 | 向上计数器 | |
| 工作电压 | 3V~15V | |
| 元件数 | 2 | |
| 触发沿 | 上升沿；下降沿 | |
| 复位方式 | 异步 |
| 属性 | 参数值 | |
|---|---|---|
| 计时方式 | 同步 | |
| 计数速率 | 6MHz | |
| 工作温度 | -40℃~+85℃ | |
| 每个元件位数 | 4 | |
| 传播延迟(tpd) | 230ns | |
| 功能特性 | 复位功能；级联计数器；同步计数 |
商品概述
CD4518B双BCD加法计数器和CD4520B双二进制加法计数器各自包含两个相同的、内部同步的4级计数器。计数器级由D型触发器构成，具有可互换的时钟和使能线，可在上升沿或下降沿进行递增。在单单元操作时，使能输入保持高电平，计数器在每个时钟的上升沿前进。计数器通过其复位线的高电平清零。计数器可通过将Q4连接到后续计数器的使能输入，同时将后续计数器的时钟输入保持为低电平，以脉动模式级联。
商品特性
- 高压类型（15V额定值）
- CD4518B双BCD加法计数器
- CD4520B双二进制加法计数器
- 中速操作：在10V时典型时钟频率为6MHz
- 上升沿或下降沿触发
- 同步内部进位传播
- 在15V下对静态电流进行100%测试
- 5V、10V和15V参数额定值
- 在全封装温度范围内，15V时最大输入电流为1μA；在15V和+25℃时为100nA
- 噪声容限（全封装/温度范围内）
- 在VDD = 5V时为1V
- 在VDD = 10V时为2V
- 在VDD = 15V时为2.5V
- 标准化的对称输出特性
- 符合JEDEC暂行标准第13B号“'B'系列CMOS器件描述标准规范”的所有要求
应用领域
- 多级同步计数
- 多级脉动计数
- 分频器
