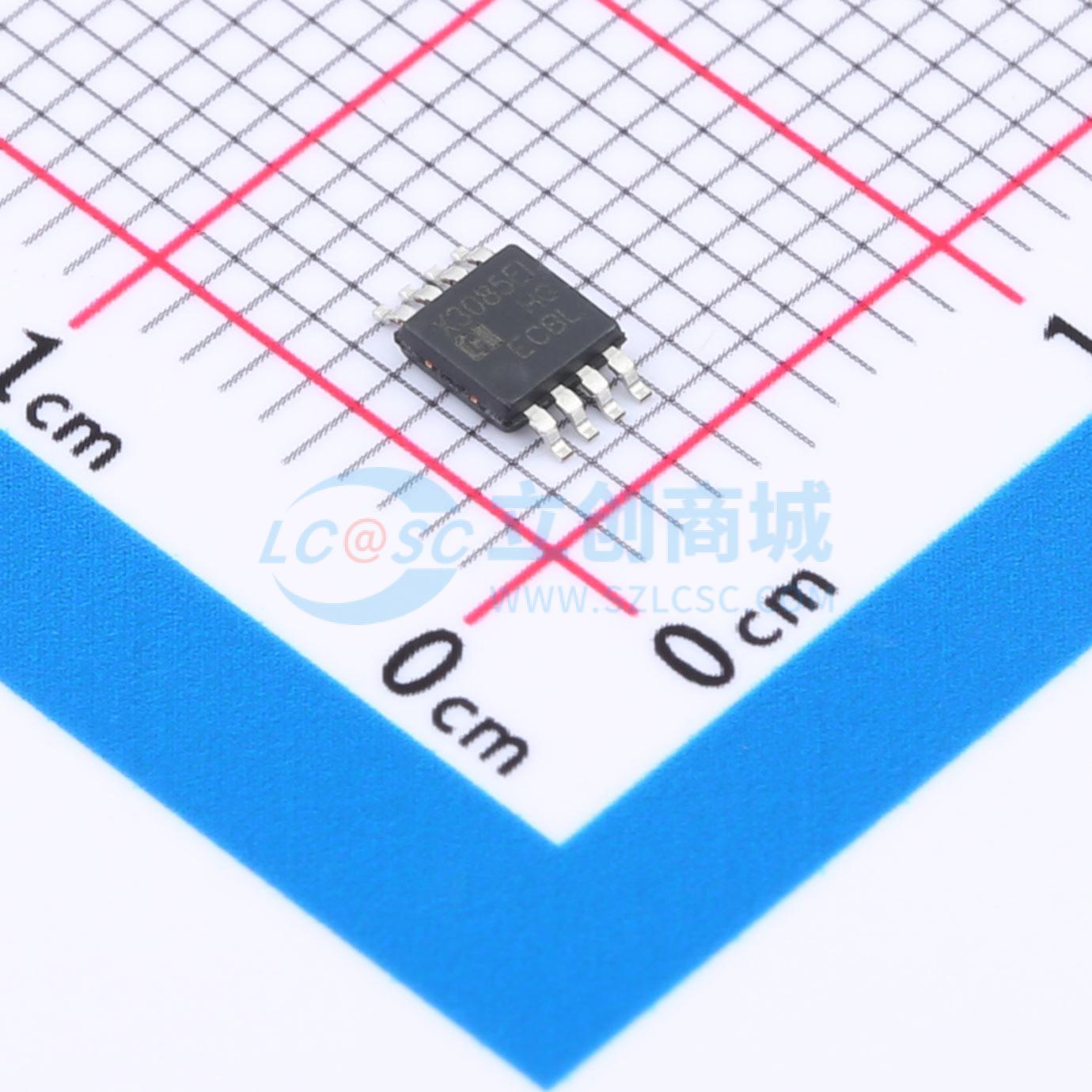

温馨提醒：图片仅供参考，商品以实物为准
MAX3085EIMM/TR
具有热插拔、失效保护、+16kVESD保护的5V RS485收发器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 5V供电的RS-485/RS-422收发器，具有失效保护电路和热插拔功能，支持高达500kbps的数据传输速率。
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- MAX3085EIMM/TR
- 商品编号
- C5310849
- 商品封装
- MSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.15克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 4.5V~5.5V | |
| 数据速率 | 500Kbps |
| 属性 | 参数值 | |
|---|---|---|
| 节点数 | 256 | |
| 静电保护 | ±15kV | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流 | 530uA | |
| 通讯模式 | 半双工 |
商品概述
MAX3080E–MAX3088E 是 +5.0V 供电、具有 ±16kV ESD 保护的 RS-485/RS-422 收发器。具有失效保护电路，当接收器输入开路或短路、或者挂接在终端匹配总线上的所有发送器都禁用时，接收器将输出逻辑高电平。全系列都具有热插拔功能，在上电或热插入时可以消除总线上的故障瞬变信号。 MAX3080E – MAX3088E 驱动器提供超大输出电压摆幅（在 54 欧姆负载时会超过 2.1V），从而保证了更高的噪声容限；MAX3080E – MAX3085E 具有低摆率驱动器，能够减小 EMI 和由于不恰当的终端匹配电缆所引起的反射，实现高达 500kbps 的无差错数据传输；MAX3086E/MAX3087E/MAX3088E 驱动器的摆率不受限制，可实现高达 16Mbps 的传输速率。MAX3082E/MAX3085E/MAX3088 用于半双工通信；MAX3080E/MAX3081E/MAX3083E/MAX3084E/MAX3086E/MAX3087E 用于全双工通信。所有器件的接收器具有 1/8 单位负载输入阻抗，总线上可以挂接多达 256 个收发器。
商品特性
- 真正的失效保护接收器，低功耗关断模式(MAX3081E/MAX3084E/ MAX3087E 除外)
- DE 与 RE 采用热插拔输入结构
- +5.0V 工作电压，总线上允许挂接多达 256 个收发器，具有摆率限制功能有助于实现无差错数据传输(MAX3086E/MAX3087E/ MAX3088E 除外)
- I/O 口采用增强型 ESD 保护 (±16kV IEC 61000-4-2 模型)
- 直接取代 MAX13080E - 88E 系列和 SN65HVD3085、SN75HVD3085 系列
应用领域
- RS-422/RS-485 通讯
- 数字电表水表工业控制
- 嵌入电脑和外设安防监控系统
- 路由器和交换机
- 仪器仪表电平转换
- 对 EMI 敏感收发器应用
