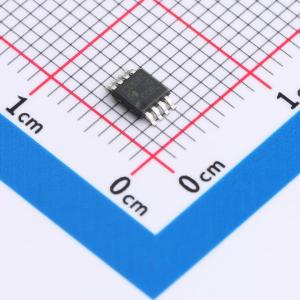

MAX3085ECMM/TR

MAX3080E至MAX3088E是采用+5.0V供电、具备±16kV ESD保护的RS-485/RS-422收发器。该系列器件集成了失效保护电路，当接收器输入开路或短路，或者连接在终端匹配总线上的所有发送器均被禁用时，接收器输出将保持逻辑高电平。全系列产品均支持热插拔功能，可在上电或热插入操作时消除总线上的故障瞬变信号。该系列驱动器提供较大的输出电压摆幅（在54欧姆负载下超过2.1V），从而确保更高的噪声容限。MAX3080E至MAX3085E采用低摆率驱动器，有助于减小电磁干扰和因电缆终端匹配不当引起的信号反射，支持高达500kbps的无差错数据传输。MAX3086E、MAX3087E和MAX3088E的驱动器摆率不受限制，可实现高达16Mbps的数据传输速率。MAX3082E、MAX3085E和MAX3088E适用于半双工通信；MAX3080E、MAX3081E、MAX3083E、MAX3084E、MAX3086E和MAX3087E适用于全双工通信。所有器件的接收器具有1/8单位负载的输入阻抗，允许在总线上挂接多达256个收发器。MAX3081E、MAX3082E、MAX3084E、MAX3085E、MAX3087E和MAX3088E提供DIP-8、SOP-8和MSOP-8封装；MAX3080E、MAX3083E和MAX3086E提供DIP-14、SOP-14和TSSOP-14封装。该系列器件提供商用级和工业级温度范围选项。

• 真正的失效保护接收器，低功耗关断模式（MAX3081E、MAX3084E、MAX3087E除外）
• DE与RE（上划线）引脚采用热插拔输入结构
• +5.0V工作电压，总线允许挂接多达256个收发器，具有摆率限制功能以支持无差错数据传输（MAX3086E、MAX3087E、MAX3088E除外）
• I/O端口采用增强型ESD保护（±16kV IEC 61000-4-2模型）
• 可直接替代MAX13080E至88E系列以及SN65HVD3085和SN75HVD3085系列

• RS-422/RS-485通信
• 数字电表与水表
• 工业控制
• 嵌入式电脑与外设
• 路由器和交换机
