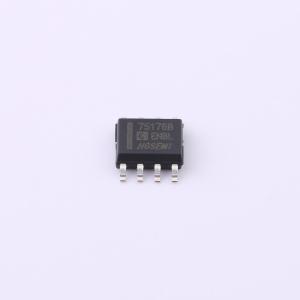

SN75176BM/TR

SN65176B/SN75176B ±8kVESD保护,失效保护,10Mbps高速RS-485/RS-422收发器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 用于RS-485/RS-422通信的半双工10Mbps高速收发器，具有±8kV人体模式ESD保护以及失效保护电路。
品牌名称: HGSEMI(华冠)
商品型号: SN75176BM/TR
商品编号: C5310760
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.21克(g)

商品参数

商品概述

用于RS-485/RS-422通信的SNx5176B是一款半双工通信的10Mbps高速收发器，其包含一路驱动器和一路接收器。具有±8 kV人体模式ESD保护以及失效保护电路，当接收器输入开路或短路时，确保接收器输出逻辑高电平。如果挂接在终端匹配总线上的所有发送器都禁用（高阻），接收器将输出逻辑高电平。SNx5176B驱动器不限制摆率，能够保证高达10Mbps的通信速率。SNx5176B其接收器具有1单位负载输入阻抗，总线上可以挂接多达32个收发器。此外，SNx5176B还内置了过温保护电路，保证芯片高温条件不受损坏。SNx5176B高速收发器包含一个驱动器和接收器，具有失效保护电路，当接收器输入开路或短路时，确保接收器输出逻辑高电平。如果挂接在终端匹配总线上的所有发送器都禁用（高阻），接收器将输出逻辑高电平。SNx5176B驱动器不限制摆率，能够实现高达10Mbps的无差错高速数据传输。SNx5176B为半双工收发器，采用高压CMOS工艺设计，与Bipolar工艺相比在同样性能情况下具有更低的静态功耗。

商品特性

提供低电流关断模式
提供工业标准的8引脚SOP、DIP和MSOP封装
总线上允许挂接多达32个收发器
真正的失效保护接收器兼容于EIA/TIA - 485
内置过温保护电路保证芯片高温不受损坏
为RS - 485/RS - 422 A/B引脚提供增强型ESD保护

应用领域

工业控制网络
通信装备
电机控制系统
安防系统
照明系统
仪器仪表

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 5 个)

个

起订量：5 个2500个/圆盘

总价金额：

￥ 0.00

近期成交13单

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	1
	接收器数	1
	工作电压	4.5V~5.5V
	数据速率	10Mbps

	属性	参数值
	节点数	32
	静电保护	±2kV
	工作温度	0℃~+70℃
	静态电流	500uA
	通讯模式	半双工
