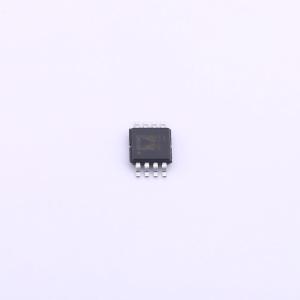

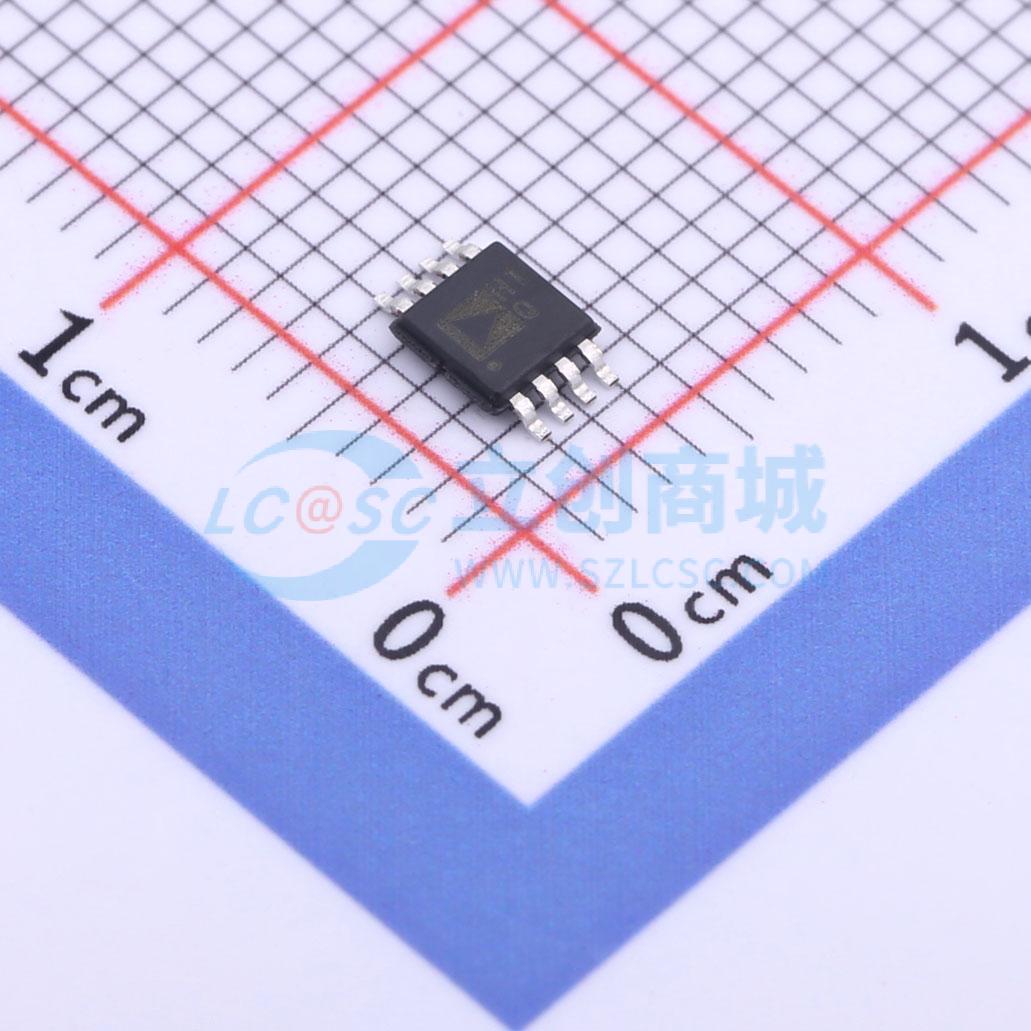

AD8276BRMZ-R7
低功耗、宽供电范围、低成本单位增益差分放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 低功耗宽电源范围低成本单位增益差分放大器
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD8276BRMZ-R7
- 商品编号
- C578675
- 商品封装
- MSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.105克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 差分运放 | |
| 放大器数 | 单路 | |
| 共模抑制比(CMRR) | 86dB | |
| 输入偏置电流(Ib) | - | |
| 输入失调电压(Vos) | 100uV | |
| 增益带宽积(GBP) | 550kHz | |
| 压摆率(SR) | 1.1V/us | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 噪声密度(eN) | 65nV/√Hz@1kHz |
| 属性 | 参数值 | |
|---|---|---|
| 轨到轨 | 轨到轨输出 | |
| 输出电流 | 15mA | |
| 输入失调电压温漂(Vos TC) | 0.5uV/℃ | |
| 静态电流(Iq) | 200uA | |
| 工作温度 | -40℃~+85℃ | |
| 输出类型 | 差分 | |
| 单电源 | 2V~36V | |
| 双电源(Vee ~ Vcc) | 2V~18V；-18V~-2V | |
| 稳定时间 | 15us |
商品概述
AD8276/AD8277 是通用单位增益差分放大器，适用于对功率要求严苛、同时需要高性能和低功耗的精密信号调理应用。它们在放大远超电源轨的信号时，能提供出色的 86 dB 共模抑制比 (CMRR) 和高带宽。片上电阻经过激光微调，增益漂移为 1 ppm/℃，且具有高 CMRR。AD8276/AD8277 的增益随温度的漂移也极低。 这些放大器的共模范围几乎可扩展至电源电压的两倍，使其非常适合需要高共模电压范围的单电源应用。输入端的内部电阻和静电放电 (ESD) 电路还能为运算放大器提供过压保护。 AD8276/AD8277 具有单位增益稳定性。尽管它们针对差分放大器应用进行了优化，但也可连接成高精度单端配置，增益 G 为 -1、+1 或 +2。与分立方案相比，AD8276/AD8277 提供了一种集成式精密解决方案，尺寸更小、成本更低且性能更优。 AD8276/AD8277 可采用单电源 (2.0 V 至 36 V) 或双电源 (±2 V 至 ±18 V) 供电。每通道的最大静态电源电流为 200 μA，非常适合电池供电和便携式系统。
商品特性
- 输入范围远超电源电压
- 坚固的输入过压保护
- 低电源电流：每通道最大 200 μA
- 低功耗：V = 2.7 V 时为 0.54 mW
- 带宽：550 kHz
- 共模抑制比：直流至 10 kHz 时最小 86 dB
- 系统失调电压：最大 ±2 μV/℃（B 级）
- 低增益漂移：最大 1 ppm/℃（B 级）
- 增强的压摆率：1.1 V/μs
- 宽电源电压范围 单电源：2.0 V 至 36 V 双电源：±2 V 至 ±18 V
应用领域
- 电压测量与监测
- 电流测量与监测
- 差分输出仪表放大器
- 便携式电池供电设备
- 测试与测量
