AD8314ARMZ

AD8314 是一个低成本的子系统，用于测量和控制100 MHz至2.7 GHz频率范围内的RF信号，具有45 dB的典型动态范围，适用于各种蜂窝手机和其他无线设备。与使用分立二极管检测器相比，它提供了更宽的动态范围和更高的精度。特别是，在-40°C至+85°C的全工作温度范围内，其温度稳定性非常出色。

其高灵敏度允许在低功率水平下进行控制，从而减少了需要耦合到检测器的功率量。它本质上是一个电压响应设备，具有1.25 mV至224 mV rms或-58 dBV至-13 dBV的典型信号范围。这相当于相对于50 Ω的-45 dBm至0 dBm。

为了方便起见，信号内部通过5 pF电容交流耦合到并联3 kΩ负载与2 pF电容。这种高通耦合的拐点大约为16 MHz，决定了最低工作频率。因此，源可以直流接地。

AD8314 提供两个电压输出。第一个，V_UP，随着输入信号从1.25 mV增加到224 mV时，从接近地电平增加到约1.2 V。此输出旨在用于测量模式。当希望增加对输入波形进行平均的时间间隔时，可以在V_UP和FLTR引脚之间连接一个电容。

第二个输出，V_DN，是V_UP的反相但斜率是两倍，并且偏移了一个固定量。此输出在最小输入时约为2.25 V（前提是供电电压为23.3 V），并在最大输入时下降到接近地电平。此输出旨在用于模拟控制环路应用。将设定点电压施加到VSET，然后使用V_DN来控制VGA或功率放大器。同样，可以添加外部滤波电容以延长平均时间。

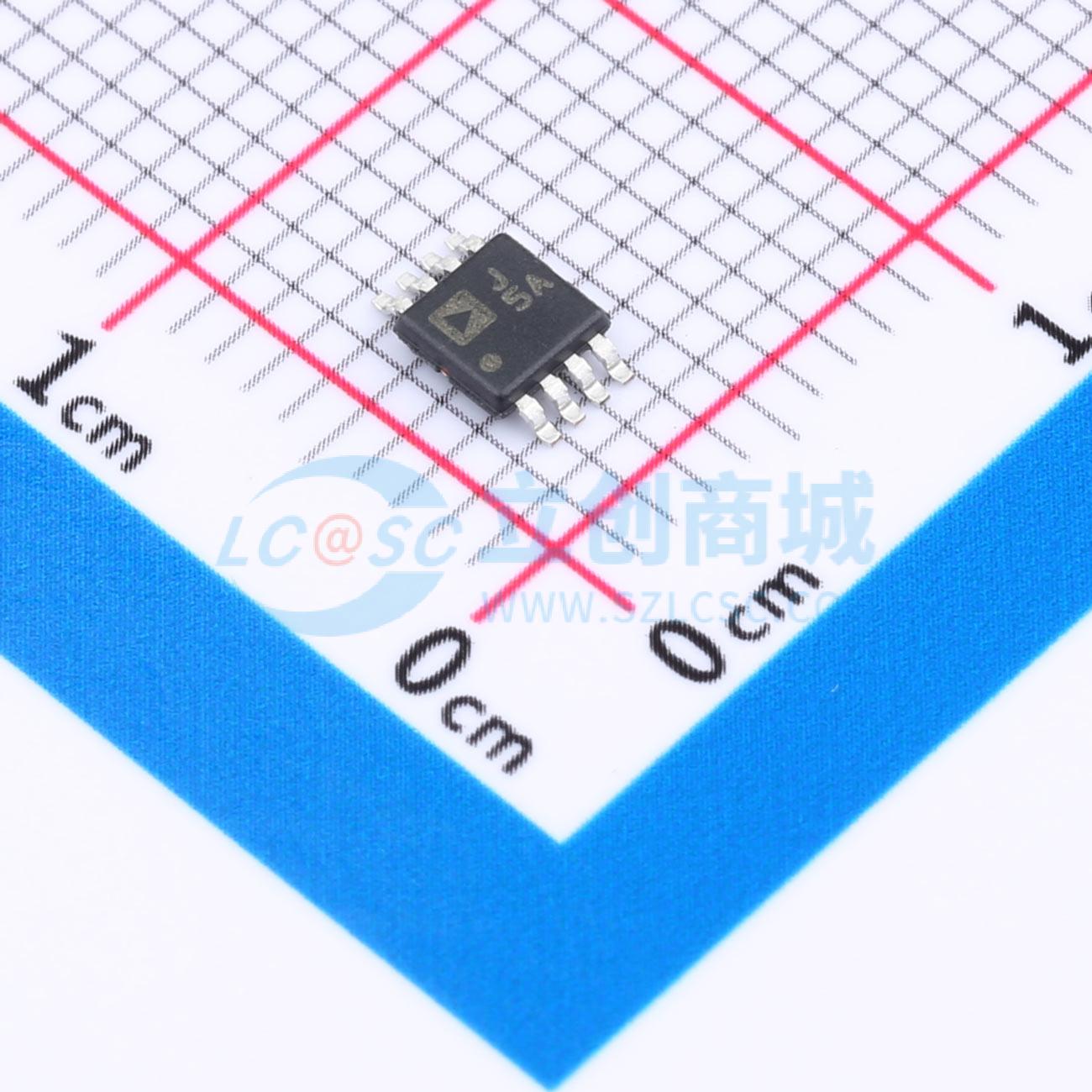

AD8314 采用8引脚MSOP和8引脚LFCSP封装，从2.7 V至5.5 V电源消耗4.5 mA。当断电时，典型的睡眠电流为20 μA。

• 蜂窝手机（TDMA, CDMA, GSM）
• 无线终端设备的RSSI和TSSI
• 发射功率测量与控制
