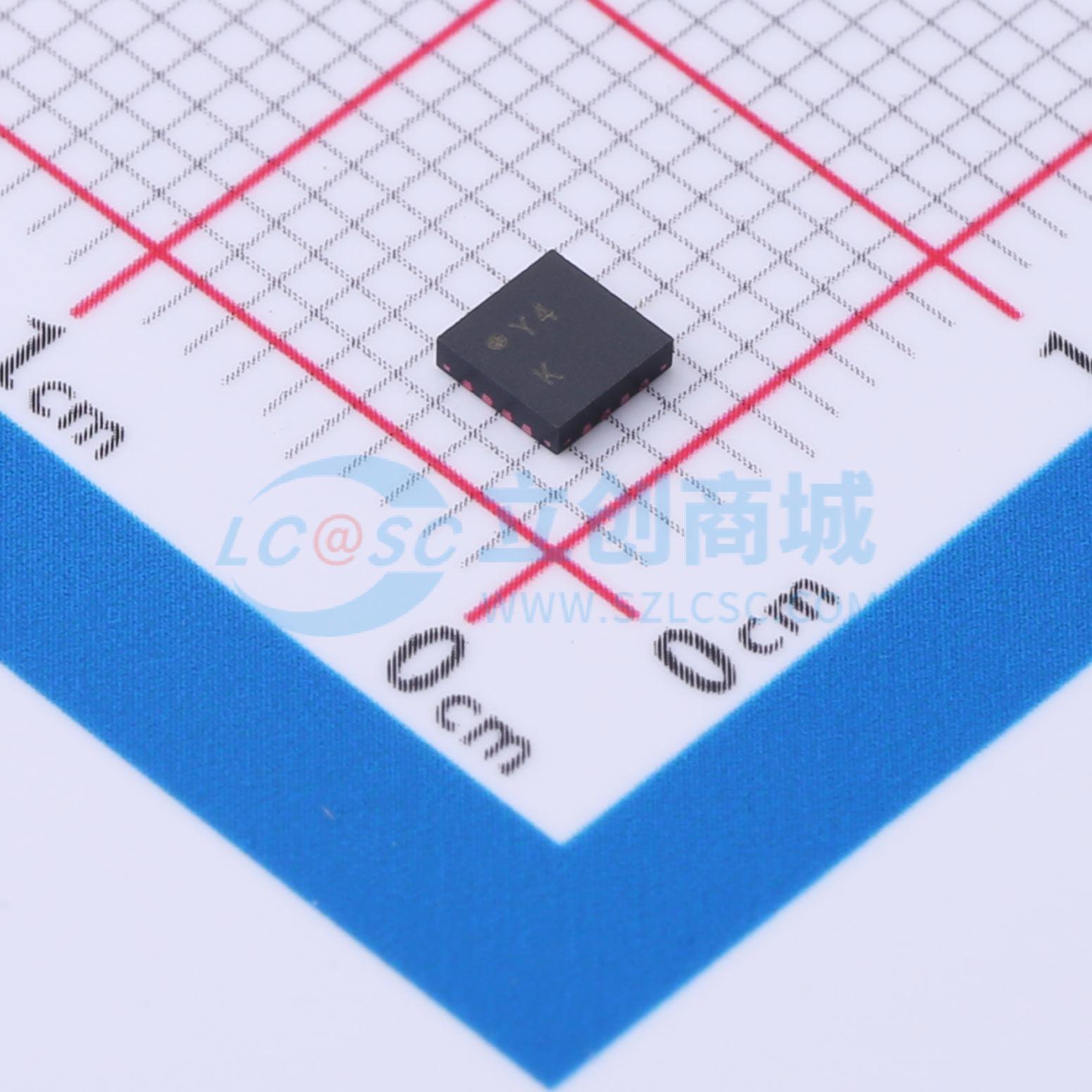

温馨提醒：图片仅供参考，商品以实物为准
AD8338ACPZ-R7
低功耗、18 MHz可变增益放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 具有80dB增益范围的低频至18MHzVGA
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD8338ACPZ-R7
- 商品编号
- C578701
- 商品封装
- LFCSP-16(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.01克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 单路 | |
| 最大电源宽度(Vdd-Vss) | 5V | |
| 轨到轨 | - | |
| 增益带宽积(GBP) | - | |
| 输入失调电压(Vos) | 200mV | |
| 输入失调电压温漂(Vos TC) | - | |
| 压摆率(SR) | 50V/us | |
| 输入偏置电流(Ib) | - |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | - | |
| 噪声密度(eN) | 4.5nV/√Hz | |
| 共模抑制比(CMRR) | - | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 6mA | |
| 输出电流 | - | |
| 工作温度 | -40℃~+85℃ | |
| 单电源 | 3V~5V | |
| 双电源(Vee~Vcc) | - |
商品概述
AD8338是一款可变增益放大器(VGA)，适合要求全差分信号路径、低功耗、低噪声和在LF至18 MHz频段内具有精确增益的应用。如果需要的话，该器件也可以单端输入工作。 基本增益函数为线性的，标称增益范围为0 dB至80 dB；标称增益范围与增益引脚上0.1 V至1.1 V的控制电压相对应。增益范围可以通过直接连接至内部求和结点的INPD和INMD引脚进行上下调节。 AD8338包含额外的电路来实现失调校正和自动增益控制(AGC)功能。直流失调电压通过表现为高通滤波器的失调校正电路来消除。高通滤波器的转折频率由一个外部电阻设置。AGC功能可以改变AD8338的增益来维持恒定的均方根输出电压。用户可以通过电压控制目标输出均方根电压。而加在DETO引脚的接地电容则控制AGC电路的响应时间。 AD8338还允许用户访问内部求和结点，籍此提供额外的多功能性。只需几个分立器件，用户就可以自定义该器件的增益、带宽、输入阻抗及噪声性能，以满足自身应用的需求。 AD8338采用3.0 V至5.0 V的单电源供电，能效极高，仅消耗低至3 mA的静态电流。AD8338采用符合RoHS标准的3 mm x 3 mm、16引脚LFCSP封装，额定温度范围为 -40°C至 +85°C工业温度范围。
商品特性
- 压控增益范围：0dB至80dB
- 增益为40dB时，电源电流为3 mA
- 工作频率范围：低频(LF)至18 MHz
- 电源电压范围：3.0 V至5.0 V
- 可调增益范围
- 低噪声： 4.5 nV/√Hz
- 全差分信号路径
- 失调校正(调零)功能
- 带宽可调
- 1.5 V内部基准电压源
- 16引脚LFCSP
- 自动增益控制功能
- 对高动态范围信号具有宽增益范围
应用领域
- 电感遥测系统前端
- 超声信号接收器
- RF基带信号调理
