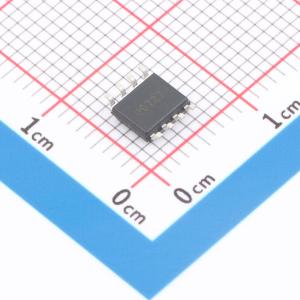

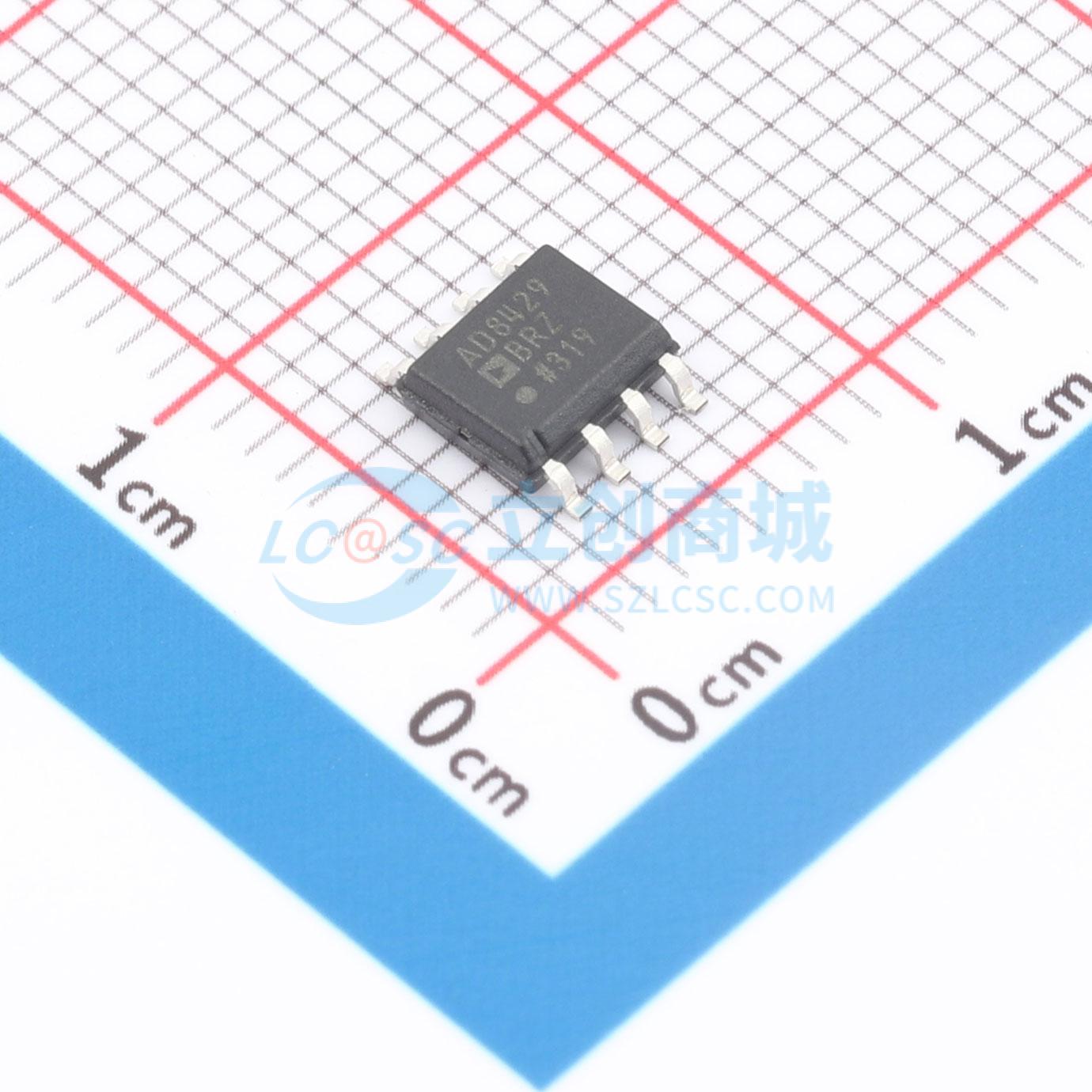

AD8429BRZ
1nV/√Hz低噪声仪表放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AD8429是一款超低噪声仪表放大器，设计用于在宽温度范围(-40°C至+125°C)内测量极小信号。AD8429擅长测量微小信号，可提供1 nV/√Hz的超低输入噪声性能。AD8429具有高共模抑制比(CMRR)，可防止干扰信号破坏数据采集。CMRR随着增益提高而提高，能够在最需要的时候提供高抑制性能。AD8429采用高性能引脚配置，在远高于典型仪表放大器的频率下，仍能够可靠地保持高CMRR性能。AD8429能够可靠地放大快速变化的信号。采用电流反馈型架构，能够在高增益时提供高带宽，比如，G = 100时，带宽为1.2 MHz。该架构设计中还包括用于改善输入瞬变大信号的建立时间的电路。AD8429具有出色的失真性能，能够用在振动分析等要求苛刻的应用中。增益通过单个电阻设置，增益范围为1至10,000。用户可以利用参考引脚使输出电压偏移。与单电源信号链接口时，可以利用这一特性转换输出电平。AD8429的额定温度范围为-40°C至+125°C扩展工业温度范围，采用8引脚塑封SOIC封装。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD8429BRZ
- 商品编号
- C578722
- 商品封装
- SOIC-8
- 包装方式
- 管装
- 商品毛重
- 0.15克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 仪表放大器 | |
| 放大器数 | 单路 | |
| 共模抑制比(CMRR) | 90dB | |
| 输入偏置电流(Ib) | 250nA | |
| 输入失调电压(Vos) | 50uV | |
| 增益带宽积(GBP) | 15MHz | |
| 压摆率(SR) | 22V/us | |
| 输出电流 | 35mA | |
| 静态电流(Iq) | 7mA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电压温漂(Vos TC) | 100nV/℃ | |
| 工作温度 | -40℃~+125℃ | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 噪声密度(eN) | 1nV/√Hz@1kHz | |
| 输入失调电流(Ios) | 30nA | |
| 输入失调电流温漂(Ios TC) | 15pA/℃ | |
| 双电源(Vee ~ Vcc) | 4V~18V；-18V~-4V | |
| 电源纹波抑制比(PSRR) | 100dB | |
| 稳定时间 | 750ns |
商品概述
AD8429是一款超低噪声仪表放大器，设计用于在宽温度范围(-40°C至+125°C)内测量极小信号。 AD8429擅长测量微小信号，可提供1 nV/√Hz的超低输入噪声性能。AD8429具有高共模抑制比(CMRR)，可防止干扰信号破坏数据采集。CMRR随着增益提高而提高，能够在最需要的时候提供高抑制性能。AD8429采用高性能引脚配置，在远高于典型仪表放大器的频率下，仍能够可靠地保持高CMRR性能。 AD8429能够可靠地放大快速变化的信号。采用电流反馈型架构，能够在高增益时提供高带宽，比如，G = 100时，带宽为1.2 MHz。该架构设计中还包括用于改善输入瞬变大信号的建立时间的电路。AD8429具有出色的失真性能，能够用在振动分析等要求苛刻的应用中。 增益通过单个电阻设置，增益范围为1至10,000。用户可以利用参考引脚使输出电压偏移。与单电源信号链接口时，可以利用这一特性转换输出电平。 AD8429的额定温度范围为-40°C至+125°C扩展工业温度范围，采用8引脚塑封SOIC封装。
商品特性
- 低噪声：输入噪声1 nV/√Hz，输出噪声45 nV/√Hz
- 高精度直流性能(AD8429BRZ)：CMRR 90 dB (最小值, G = 1)，输入失调电压50 μV (最大值)，增益精度0.02% (最大值，G = 1)
- 出色的交流特性：CMRR 80 dB (5 kHz，G = 7)，带宽15 MHz (G = 7)，带宽1.2 MHz (G = 100)，压摆率22 V/μs，总谐波失真(THD) -130 dBc (1 kHz, G = 7)
- 通用性：±4 V至±18 V双电源供电，增益通过单个电阻设置 (G = 1至10,000)
- 额定温度范围：-40°C至+125°C
应用领域
- 医疗仪器
- 精密数据采集系统
- 麦克风前置放大器
- 振动分析
