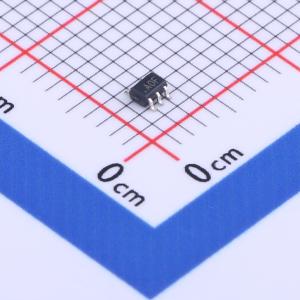

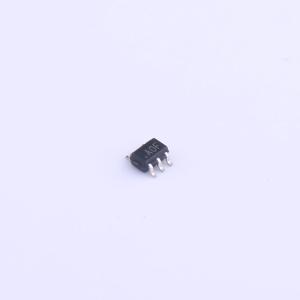

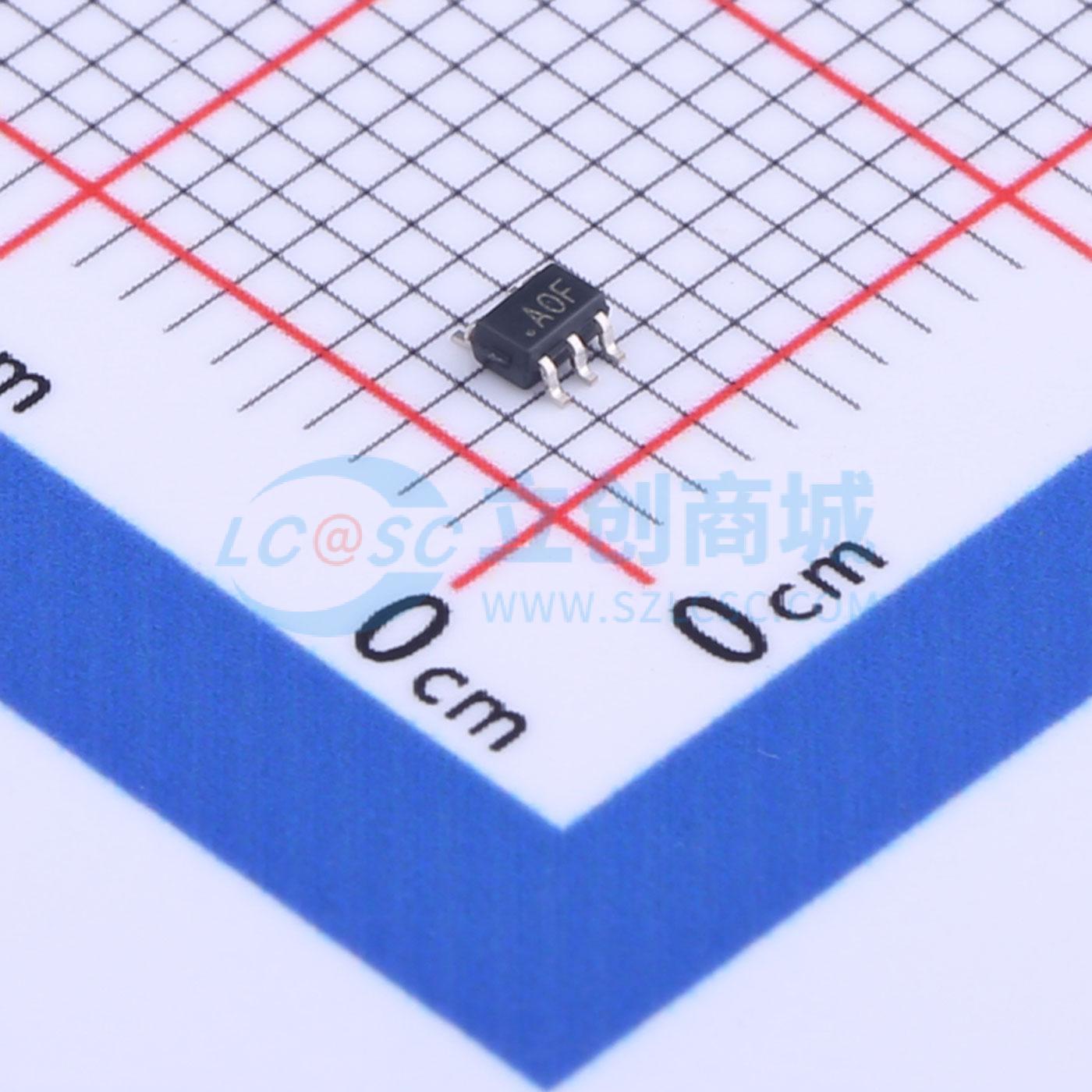

AD8500AKSZ-REEL7
低功耗精密CMOS运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 微功耗、精密CMOS运算放大器
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD8500AKSZ-REEL7
- 商品编号
- C578740
- 商品封装
- SC-70-5
- 包装方式
- 编带
- 商品毛重
- 0.035克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 单路 | |
| 增益带宽积(GBP) | 7kHz | |
| 输入偏置电流(Ib) | 1pA | |
| 输入失调电压(Vos) | 235uV | |
| 共模抑制比(CMRR) | 90dB | |
| 压摆率(SR) | 0.004V/us | |
| 输出电流 | 5mA | |
| 轨到轨 | 轨到轨输入,轨到轨输出 |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电压温漂(Vos TC) | 3uV/℃ | |
| 静态电流(Iq) | 750nA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 1.8V~5.5V | |
| 双电源(Vee ~ Vcc) | 900mV~2.75V；-2.75V~-900mV | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 噪声密度(eN) | 190nV/√Hz@1kHz | |
| 输入失调电流(Ios) | 0.5pA |
商品概述
一款低功耗、高精度的CMOS运算放大器，最大电源电流为1 μA。其最大失调电压为1 mV，典型输入偏置电流为1 pA；输入和输出均支持轨到轨工作。它可在+1.8 V至+5.5 V的单电源电压或±0.9 V至±2.75 V的双电源电压下工作。 凭借其低功耗、低输入偏置电流以及轨到轨输入和输出特性，它非常适合各种电池供电的便携式应用。输入和输出均能实现轨到轨摆幅，有助于在极低电压下工作的系统中最大化动态范围和信噪比。低失调电压使其能够在高增益系统中使用，而不会产生过大的输出失调误差，并且无需系统校准即可提供高精度。 该器件在工业温度范围（-40°C至+85°C）内进行了全面规格测试，并可在扩展工业温度范围（-40°C至+125°C）内工作。它采用5引脚SC70表面贴装封装。
商品特性
- 最大电源电流：1 μA
- 最大失调电压：1 mV
- 单电源或双电源工作
- 轨到轨输入和输出
- 无相位反转
- 单位增益稳定
应用领域
- 便携式设备
- 远程传感器
- 低功耗滤波器
- 阈值检测器
- 电流感应
