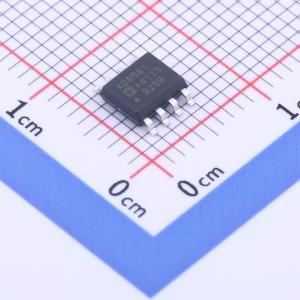

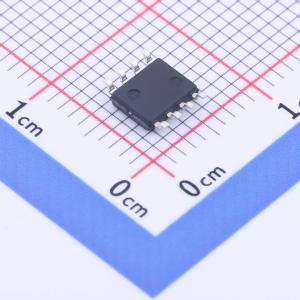

温馨提醒：图片仅供参考，商品以实物为准

AD8561ARZ-REEL

超快7 ns单电源比较器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款单通道 7 ns 比较器，具有独立的输入和输出部分。独立电源使输入级能够在 ±5V 双电源和 +5V 单电源下工作。快速的 7 ns 传播延迟使其成为定时电路和线路接收器的理想选择。上升和下降信号的传播延迟紧密匹配，并随温度变化而跟踪。这种匹配的延迟使其成为时钟恢复的理想选择，因为输出的占空比将与输入的占空比相匹配。与 LT1016 具有相同的引脚排列，具有更低的电源电流和更宽的共模输入范围，包括负电源轨。工作温度范围为 -40℃ 至 +85℃。有 8 引脚塑料 DIP、8 引脚 TSSOP 和 8 引脚窄 SOIC 表面贴装封装。
品牌名称: ADI(亚德诺)
商品型号: AD8561ARZ-REEL
商品编号: C578759
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.104克(g)

商品参数

商品概述

AD8561 是一款具有独立输入和输出部分的单 7 ns 比较器。独立的电源使输入级可以从 ±5 V 双电源和 +5 V 单电源工作。快速 7 ns 传播延迟使得 AD8561 成为定时电路和线路接收器的理想选择。上升和下降信号的传播延迟非常匹配，并且在温度范围内保持一致，使其适用于时钟恢复，因为输出的占空比将与输入的占空比相匹配。AD8561 的引脚布局与 LT1016 相同，但具有更低的电源电流和更宽的共模输入范围，包括负电源轨。该器件在工业 -40°C 至 +85°C 温度范围内有规格，并提供 8 引脚塑料 DIP、8 引脚 TSSOP 和 8 引脚窄 SOIC 表面贴装封装。

应用领域

高速定时
时钟恢复和时钟分配
线路接收器
数字通信
相位检测器
高速采样
读通道检测
PCMCIA卡
LT1016设计升级

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	比较器
	比较器数	单路
	输入失调电压(Vos)	7mV
	输入偏置电流(Ib)	-
	传播延迟(tpd)	9.8ns
	滞后电压(Vhys)	-
	共模抑制比(CMRR)	85dB

	属性	参数值
	输出类型	-
	输出模式	-
	工作温度	-40℃~+85℃
	单电源	3V~10V
	双电源(Vee ~ Vcc)	±5V
	输入失调电流(Ios)	4uA
